一、仪表电缆屏蔽层的作用

仪表信号电缆通常选用带有屏蔽层的电缆，屏蔽层一般是金属丝编织的网，以防止电磁干扰信号叠加到正常信号上，造成测量、控制误差，甚至影响控制系统、二次仪表的正常运行。

二、电缆屏蔽层接地方式

为防止电磁干扰信号叠加到正常信号上，电缆屏蔽层必须接地，通常接到仪表工作接地上。电缆屏蔽层通常有几种方式：

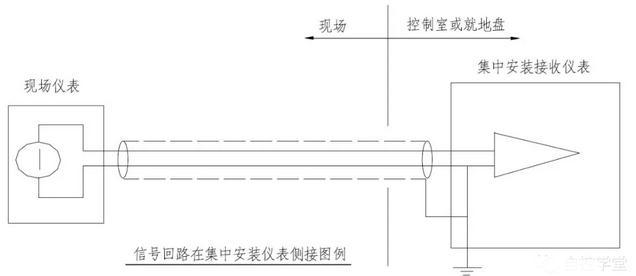

1、控制室侧接地，现场端浮空。大多数情况，仪表电缆屏蔽层在现场端浮空，在控制室侧接地，一般接到控制柜、仪表盘的工作接地母排上，如图：

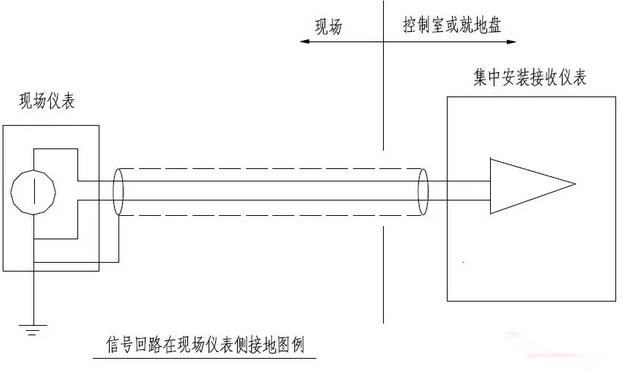

2、控制室侧浮空，现场端接地。仪表电缆屏蔽层也有在现场端接地，在控制室侧浮空，如接地型热电偶、pH计溶液、电磁流量计等，在应用中应按照仪表厂家提供的资料要求进行接地，如图：

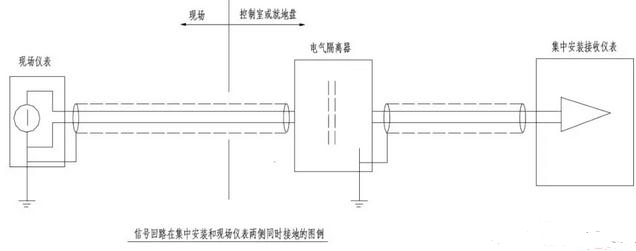

3、在实际应用中也有一些要求信号回路、信号源、接受仪表的公共端都要接地，在这种情况下，应采用电器隔离器，将两个接地点隔离开，如图：

4、电缆屏蔽层的电气连续性。在实际应用中，通常会采用现场接线箱将每台仪表信号电缆（分电缆）连接到现场接线箱，再用一根多芯屏蔽电缆（总电缆）连接到安装在控制室的控制柜、仪表盘，这种情况下在现场接线箱内应将屏蔽层与总电缆的屏蔽层连接在一起，以保持电缆屏蔽层电气连续性。

三、电缆屏蔽层为什么不能多点接地

由于地电位差的存在，如果两个以上的接地点，在屏蔽层形成的电流回路，感应到信号线上形成干扰，不但起不到屏蔽作用，反而引进干扰。尤其在变频器用的多的场合，干扰中含有各种高次谐波分量，造成影响更大。所以同一信号回路、同一屏蔽层只能有一点接地，不能有两个以上的接地点。
