| 浅谈石化企业疏水阀的选型和使用 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 来源：哲成阀门 作者：www.zczkvalve.com 发布时间：2018-4-20 阅读：次 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 浅谈石化企业疏水阀的选型和使用 摘要:简要介绍了疏水阀的三大种类:机械型疏水阀、热静力型疏水阀和热动力型疏水阀。比较了各种疏水阀的性能，详述了疏水阀的工作压差、允许最高背压以及凝结水量等的计算，通过疏水阀分类和工作原理的介绍，指导疏水阀的选型和使用。

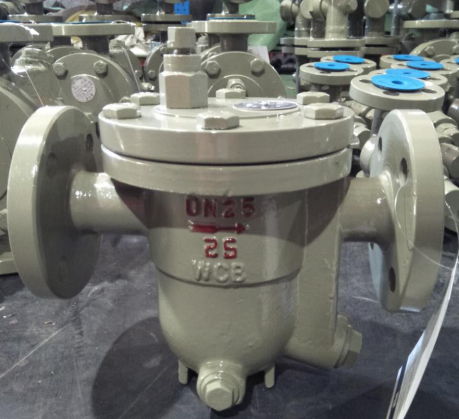

天津石化作为大型的石油化工企业其利用蒸汽的设备数量多。各种类型的蒸汽换热设备，对蒸汽疏水阀的要求不同。每一种型式和种类的疏水阀适用于不同的工作环境。因此，正确选择疏水阀的形式显得尤为重要。 1疏水阀的分类 疏水阀总共分成三大类:机械型、热静力型、热动力型。 1.1机械型疏水阀(也称浮子型) 该类疏水阀是利用凝结水与蒸汽的密度差，通过凝结水位升降带动浮子开启和关闭阀座，达到阻汽排水的目的。目前有自由浮球式，杠杆浮球式，倒吊桶式等。 该类的疏水阀的特点:所排的凝结水温度接近设备中的饱和蒸汽温度，最高备压率85%，使生产工艺设备和凝结水回收工程立项的疏水阀。 几种机械型疏水阀性能比较见表1。 表1机械性疏水阀性能对比表
1.2热静力型疏水阀 该疏水阀是利用蒸汽和凝结水的温度差引起感温元件的变形或膨胀来带动阀芯开启或关闭，起阻汽排水作用，有膜盒式，双金属片和波纹管式，排水温度较低，适用于伴热管线， 采暖设备和一些允许有部分高温凝结水的小型加热设备和蒸汽管线的疏水，最高背压率60%。 几种热静力型疏水阀性能比较见表2。 表2热静力型疏水阀性能对比表
1.3热动力型疏水阀 该疏水阀更具变相原理，利用蒸汽和凝结水流速和体积的热动力学不同的特性，带动法片开启和关闭，由圆盘式，脉冲式和孔板式。 几种热动力型疏水阀性能比较见表3 表3热动力型疏水阀性能对比表
2疏水阀的正确选择 上面介绍了疏水阀的工作原理和不同类型疏水阀的性能特点，下面讲一下疏水阀的选择:选择疏水阀时，不能单纯从最大排放量选择，只根据管径大小来选用疏水阀。必须根据疏水阀选择原则并结合凝结水系统的具体情况来选用。一般情况下，应按以下三个方面选用。 2. 1根据加热设备和对排出凝结水的要求来选择疏水阀的型式 对于要有最快的加热速度，加热温度控制要求严的加热设备，需保持在加热设备中不能积存凝结水，只要有水就得排，则选择能排饱和水的机械型疏水阀为最好。因为它是有水就排的疏水阀，能及时消除设备中因积水造成的不良后果，迅速提高和保证设备所要求的加热效率。 对于有较大的受热面，对加热速度、加热温度控制要求不严的加热设备，可以允许积水，如:蒸汽采暖疏水、工艺伴热管线疏水等。则应选用热静力型疏水阀。 对于中低压蒸汽输送管道，管道中产生的凝结水必须迅速完全排除，否则易造成水击事故。蒸汽中含水率提高，使蒸汽的温度降低，满足不了用汽设备工艺要求。因此，中低压蒸汽输送管道选用机械型疏水阀为最好。总之，必须根据加热设备和用途，对疏水阀型式进行合理选择。详见表4。 表4疏水阀的选型表
2.2确定疏水阀的连接方式、安装方式 根据用气设备的最高工作压力、最高工作温度，确定疏水阀的公称压力、阀体材质，由此来确定疏水阀的连接方式、安装方式等。 疏水阀的公称压力不能低于蒸汽使用设备的最高工作压力。同时，根据疏水阀公称压力、最高工作温度、安装环境等选定阀体的材料。 疏水阀的最高工作温度根据蒸汽使用设备所使用的蒸汽来确定，选择时应不低于使用蒸汽的温度。 疏水阀有卧式和立式两种安装方式，根据管线与疏水阀的连接位置来确定。疏水阀的连接方式有螺纹、法兰、焊接等，必须根据疏水阀的最高工作压力、最高工作温度及蒸汽使用设备相应连接部分要求来确定。 2.3根据排水量的大小，选择确定疏水阀的性能参数 疏水阀各种压差下的排水量，则是选择疏水阀的一个重要因素。如果所选用安装的疏水阀排水量太小，就不能及时排除已到达该疏水阀的全部凝结水，使凝结水受阻倒流，最终将造成堵塞，使设备加热效率显著降低［3］。相反，选用排量太大的疏水阀将导致阀门关闭件过早的磨损和失效。随着阀体增大，其制造成本也将增大，不经济。因此，对设备或管道内产生的凝结水量，必须正确测量和计算。在确定疏水阀的排水量时，应根据各种用汽设备的特点、疏水阀的排放形式来确定“安全系数K”。 一般应按下式计算: 疏水阀的每小时排水量=设备或管道每小时产生的凝结水量× 安全系数K 其中安全系数K，是从经验中得出的数据。安全系数K的确定，其影响因素主要有两方面:一方面是疏水阀的排水性能。另一方面是蒸汽使用设备的种类。如果排水特性变化大， 又是间断运行的设备，那么安全系数要选取偏大，反之则取偏小为好。综合各方面因素，对不同的蒸汽使用设备建议分别取安全系数K = 2～4。常用蒸汽疏水阀安全系数如表5所示。 表5常用蒸汽疏水阀安全系数K表
在日常生产运行过程中，各种型式的疏水阀在使用过程中都有需要注意的地方，下面以列表的形式对比了对不同型式疏水阀的使用注意事项，具体如表6所示。 表6常见疏水阀型式及使用注意事项表
表7常见疏水阀故障原因
5疏水阀管理使用建议 (1)目前各制造厂疏水阀的质量参差不齐，因此，选择质量好、价格合理疏水阀制造厂是解决目前现场疏水阀生产厂家多，质量不能保证的首要问题。 (2)制订正确细致的疏水阀安装的操作规程，防止人为原因造成疏水阀工作不正常，影响到其它设备的正常工作。 (3)建立疏水阀的使用和跟踪记录，考量疏水阀的使用寿命和使用效果。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
