867 857气动薄膜式执行机构
857和867型气动薄膜式执行机构
一、概述
857和867型气动薄膜式执行机构采用弹簧平衡,响应
阀门定位器加到执行机构薄膜上的气动输出信号,根据信号的变化确定
阀门里阀芯的位置。执行机构的零位设置是由执行机构弹簧的压缩量确定的,行程范围则由执行机构弹簧刚度来决定。
857型执行机构是正作用的,867型是反作用的,这些执行机构的设计能使
调节阀可靠地进行开关或调节控制。
气动执行机构安装示例见右图
二、标准规范(见表1)
型号 |
857、867 |
规格 |
30、34、40、45、46、50、60、70、70-4 |
结构及输出方式 |
气动薄膜式;直行程输出 |
动作 |
①正作用; ②反作用 |
气室容积 |
薄膜外壳容积排量:见表3 |
行程及其它技术参数 |
11mm、16mm、19mm、29mm、38mm、51mm、76mm、102mm;其它技术参数见表2 |
操作压力 |
0.02~0.1MPa;0.04~0.2MPa |
接口 |
1/4NPT(30-60);1/2NPT(70) |
输出推力 |
输出推力:见表4 |
环境温度 |
标准型:-40~82℃;特殊型-54~+149℃ |
主要零件材质 |
标准型 |
薄膜外壳:钢; 薄膜:丁晴橡胶; 上薄膜板:铸铝; 弹簧:钢; 弹簧调节器:钢; 弹簧座:钢; 执行机构阀杆:钢; 行程指示器:不锈钢; O形圈:丁腈橡胶
套筒:黄铜; 阀杆连接装置组件:钢; 支架:铸铁; |
特殊型 |
支架:钢; 薄膜:硅橡胶 O形圈:硅橡胶; 连接螺栓:不锈钢; 阀杆连接装置组件:不锈钢; |
选购附件 |
PS2智能型阀门定位器、3582i fisher定位器 |
动作速度 |
取决于执行机构尺寸、行程、弹簧网刚度、弹簧预紧力和气源压力。 |
性能 |
基本误差:±5%; 回差:正作用3%,反作用4%; |
三、特点
1.应用的通用性--可提供两大系列、9种规格的执行机构,有多种规格的弹簧刚度、行程限位器,适用于几乎任何控制阀的应用情况。
2.加载压力与行程有优良的线性关系--模压的薄膜在较深的薄膜外壳里移动,使整个行程范围内,薄膜面积变化最小。
3.高度的动态稳定和频率响应--_压力信号一侧较浅的薄膜外壳意味着压力信号侧容积较小,因此使响应时间缩到最短。
4.能承受火推力--模压的薄膜在给定的薄膜尺寸下能产生最大的推力。
5.使用寿命长--坚固的厚壁铸铁和铸钢结构具有很高的稳定性,防止超压引起的变形。表面喷涂耐腐蚀性好。
6.应用于低温工况--提高了所有规格的857和867型气动薄膜式执行机构的性能,确保执行机构在-50℃温度下能正常工作。推荐使用定位器,
以确保-40℃以下应用场合的响应性能。
7.刚性连接--拼合块阀杆连接装置组件动作可靠、便于安装,并且有效的避免了产生空动和阀门定位不准确。
四、可提供的配置
正作用
857型执行机构是正作用薄膜式执行机构。把气源压力加到上薄膜外壳,可使执行机构阀杆向下运动。当压力降低时,作用相反的弹簧力使执行机构阀杆向上移动。当断掉气源时,弹簧就迫使执行机构阀杆上提到原始位置。
反作用
867型执行机构是反作用薄膜式执行机构。把气源压力加至下薄膜外壳,推动执行机构阀杆向上运 动。当压力降低时,弹簧推动执行机构阀杆向下运动。当断掉气源时,弹簧就推动阀杆向下移动到原 始位置。
顶部安装的手轮
手轮装在上薄膜外壳上面,常用作可调行程限位器;在紧急状态时,它们也作为定位控制阀的一 种现成手段。85?型执行机构上的手轮可用來设置上行方问的行程限位;867型执行机构上的手轮可以 限制下行方向的行程。表5列出了装在857和867型系列执行机构上的手轮的规格。
857型执行机构的手轮顺时针旋转使得执行机构推杆向下移动压缩弹簧;当手轮逆时针旋转时,弹簧的作用将推杆顶回。而对于867型执行机构,逆时针旋转会向上移动推杆;在顺时针旋转时弹簧的作用,则向下推回推杆。

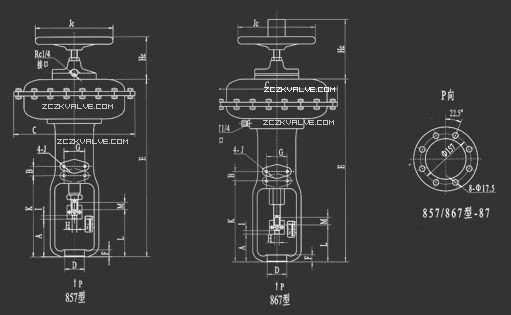

五、外形尺寸(见表6)
表6
參考外形尺寸 |
执行机构规格 |
30 |
34 |
40 |
45 |
46 |
50 |
60 |
70 |
70-4 |
87 |
mm |
A |
857 |
107 |
106/116① |
150 |
150 |
150 |
208 |
208 |
234 |
250 |
280 |
867 |
84 |
83 |
108 |
117 |
117 |
156 |
156 |
173 |
173 |
202 |
B |
857 867 |
/ |
25. 4 |
25. 4 |
38. 1 |
38. 1 |
38. 1 |
38. 1 |
38. 1 |
38. 1 |
38. 1 |
38. 1 |
38. 1 |
38.1 |
38.1 |
38.1 |
38.1 |
38.1 |
38.1 |
38.1 |
38.1 |
¢C |
289 |
333 |
333 |
406 |
473 |
406 |
473 |
537 |
537 |
537 |
¢D |
+0.076 54 -0.025 |
+0.076 54 -0.025 |
+0.026 71.5 -0.075 |
+0.026 71.5 -0.075 |
+0.026 71.5 -0.075 |
+0.076 90.5 -0.025 |
+0.076 90.5 -0.025 |
+0.076 90.5 -0.025 |
+0.076 90.5 -0.025 |
+0.1
127
0 |
E |
857 867 |
430 452 |
488 549 |
538 568 |
649 742 |
649 742 |
712 758 |
712 758 |
832 900 |
882/912 970 |
879 924 |
|
F |
19.1 |
19.1 |
23.8 |
23.8 |
23.8 |
34.9 |
34.9 |
35.3 |
35.3 |
33 |
|
G |
57.2 |
57.2 |
57.2 |
57.2 |
57.2 |
57.2 |
57.2 |
57.2 |
57.2 |
57.2 |
H |
(I nch) |
3/8" -24UNF |
3/8" -24UNF |
1/2" -20UNF |
1/2〃 -20UNF |
1/2" -20UNF |
3/4〃 -16UNF |
3/4〃 -16UNF |
3/4" -16UNF |
3/4〃 -16UNF |
1" -14UNF |
Hc |
857 867 |
163 200 |
203 220 |
203 220 |
259 291 |
259 291 |
259 291 |
259 291 |
308 391 |
336 411 |
308 391 |
|
I |
9 |
9 |
11 |
15 |
15 |
16 |
16 |
16 |
16 |
20 |
J(inch) |
5/16〃 -18UNC |
5/16〃 -18UNC |
5/16〃 -18UNC |
5/16" -18UNC |
5/16〃 -18UNC |
5/16" -18UNC |
5/16〃 -18UNC |
5/16〃 -18UNC |
5/16" -18UNC |
5/16" -18UNC |
5/16〃 -18UNC |
Jc |
857 867 |
300 300 |
300 300 |
300 300 |
300 400 |
300 400 |
300 400 |
300 400 |
400 400 |
400 400 |
400 400 |
K |
857 |
213 |
222 |
272 |
291 |
291 |
354 |
354 |
410 |
410 |
460 |
867 |
194 |
226 |
244 |
310 |
310 |
325 |
325 |
375 |
375 |
399 |
L |
857 867 |
128 105 |
127/137 104 |
175 130 |
177 144 |
177 144 |
234 183 |
234 183 |
260 199 |
275 199 |
312 234 |
M |
857 867 |
¢10*23 ¢10*23 |
¢10*23 ¢10*24 |
¢13*44 ¢13*44 |
¢13*44 ¢13*39 |
¢13*44 ¢13*39 |
¢20*55 ¢20*53 |
¢20*55 ¢20*53 |
¢20*55 ¢20*52 |
¢20*52 ¢20*52 |
¢026*52 ¢26*52 |
六、订货须知 1、订货时,请明确注明以下内容:
a.执行机构的型号、规格、行程及气源压力;
b.执行机构配用的附件。
2、当您有特殊要求时,订货前必须明确;
a.执行机构行程特殊;
b.执行机构用于低温或高温环境时;
c.执行机构用于盐风、氯气和有腐蚀性环境时;
d.需要我公司提供技术支持时。
