GB2970电动O型保温切断球阀

GB2970电动O型保温切断球阀
　　GB2970型电动O型保温切断球阀由3410型电动执行机构和夹层整体铸造阀体组成，阀芯为全球圆柱通孔球体。
　　该产品阀座设计成具有像弹簧一样的回弹作用而形成双向挠性阀座.确保了球体密封的可靠性。同时介质压力与上游端挠性结构的回弹力又增加了下游端阀座的密封。挠性结构又自动地补偿阀座的磨损及温度和压力变化。提高了使用寿命。
该产品具有易拆装维修、外型整洁体积小巧、保温效果好等优点。能广泛应用于易结晶及粘稠的流体，并能满足各种需要保温介质的场合。如含蜡质、沥青较多的石油等被控介质。防止介质的结晶。确保自控系统高效运转。

阀　　体
型　　式    夹层整体铸造球阀
公称通径    DNN15-200mm
公称压力    PN1.6、2.5、4.0、6.4Mpa、ANSI150Lb、300、JIS10K、20K
连接型式    法兰连接：RF、凹凸式、法兰标准：JB/T79.1-94、ANSIB16.5-1981、JIS B2201-1984
材　　料    WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti、（CF8、CF8M、CF3、CF3M)、(SCPH2、SCS13A、SCS14A）
　　　　　　注：可根据用户要求提供其它材料
上 阀 盖　　标准型：与阀体一体铸造
工作温度    -20~+180℃、-20~+300℃(阀座材料对位聚苯)
填　　料    膨胀石墨
保温介质接口    G1/2"、NPT1"

阀内组件
阀芯形式    球型阀芯
流量特征    快开特征
阀　　座    聚四氟乙烯、增强聚四氟乙烯、对位聚苯
材　　料    2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、Ti、（CF8、CF    8M、CF3、CF3M）
阀芯转角    90°

执行机构
型　　式    3410R电动执行机构(可配德国PSQ、国产DKJ、及智能型电动执行机构)
输入信号    220VAC正反切换信号
电源电压    220VAC/50HZ、380VAC
手动机构    便携式手动曲柄
作用型式    根据信号转换控制阀开、阀关

额定流量系数KV、额定行程

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
额定行程	90°
泄漏量	符合ANSI B16.104 VI级

公称压力Mpa	1.6	4.0	6.4
保温介质压力Mpa	1.6	2.5	4.0
允许压差	≤公称压力

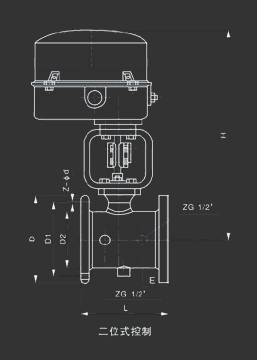

公称压力DN		配管法兰规格	L	H	D	D1	D2	Z-¢d	¢A/L1
mm	in
20	3/4"	20x40	117	360	145	110	85	4-¢18	225/207
25	1"	25x50	127	380	160	125	100	4-¢18
40	1-1/2	40x65	165	422	180	145	120	4-¢18
50	2	50x80	178	480	195	160	135	8-¢18
80	3	80x150	229	670	280	240	210	8-¢23	335/256
100	4	100x200	254	675	335	295	265	12-¢23
150	6	150x250	292	850	405	355	320	12-¢25	335/380
200	8	200x350	330	895	520	470	435	16-¢25
