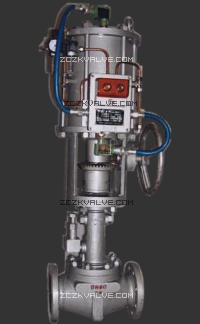

GZ698气动轨道球阀

GZ698气动轨道球阀
ZGF698复合式气动轨道球阀
　　轨道球阀在开启和关闭时，球体先偏离阀座后再转动。消除了球体与阀座的摩擦，球体顶装式设计，直接在管线上维护；阀杆的密封由注入式填料装置；起到密封阀杆的作用，完全控制挥发性、放射性泄漏。广泛适用石油和天然气的储存和输送，进行就地/控制室控制。

阀　　体
型　　式    直通式全腔型铸造球阀
公称通径    15~600mm
公称压力    PN1.6、2.5、4.0、6.4Mpa
连接型式    法兰连接：RF、凹凸式    法兰标准：JB/T79-94
材　　料    WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
填　　料    聚四氟乙烯、柔性石墨

阀内组件
阀芯形式    圆柱形通孔球型阀芯
流量特性    快开式
阀座材料    合金钢、聚四氟乙烯
使用温度    -29~+650℃

执行机构
型　　式    标准式：Z69单缸单活塞双动作、双缸双活塞双动作
　　　　　　复合式：ZF69单缸单活塞双动作、双缸双活塞双动作
供气压力    0.25-0.5Mpa
附　　件　　电磁阀、.空气过滤减压阀、手轮机构、限位开关、阀位传送器、气动加速器、保位阀、其它。
作用型式    气开或气关 工况：气源故障，应急使用，按工艺控制阀开/关。

切断时间
DN15-DN40   ≤4S
DN15-DN100  ≤7S
DN125-DN200 ≤14S
DN250-DN400 ≤19S
DN450-DN600 ≤25S

控制系统配件参数

型号名称 项目	LLF325 防爆阀门控制箱	WAP ASCO 电磁阀	防爆软管	限位开关(回讯器)
性能规范	防爆型24VDC、220VAC 104mA、36.4mA 本安型24VDC  　　　30mA 使用压力：0.02-0.1Mpa	24VDC 使用压力： 0.02-0.1Mpa	耐压：2.0Mpa 旋转：360°	220VDC 0.5A 触点：单级双触点
气源连接螺纹	通径6mm/3-M12x1.25 通径10mm/3-M18x1.5 通径15mm/3-M22x1.5	接口直径 R1/4"、R1/2"
电源进线防爆软管 连接螺纹	M27x1.5、G3/4"
回讯器进线防 爆软管连接螺纹			M16x1、G1/2	M16x1.5、 G1/2(进口)
阀门公称直径配 气源铜管直径	DN15-150mm配¢18x1 DN200-250mm配¢12x1 DN300-600mm配¢16x1.5
备注	手控装置有自锁机构 电路故障时进行手动操作	WPA和ASCO电磁阀、限位开关的控制电源回讯器等可集中接入接线盒中。

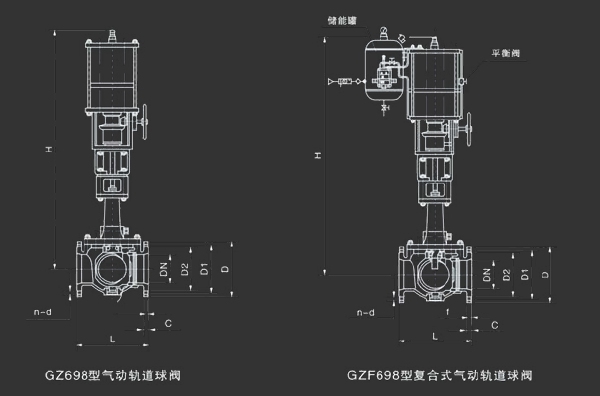

公称通径(DN/mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L/mm	1.6Mpa	160	165	165	165	200	230	290	283	305	356	394	502	533	648	762	838	914	991	1143
	2.5jMpa	160	165	165	165	200	230	290	283	305	356	403	502	533	648	762	838	914	991	1143
	4.0Mpa	160	165	165	165	200	230	290	283	305	356	480	600	730	850	980	1100	1200	1250	1450
	6.4Mpa	210	230	230	230	260	300	340	310	350	400	480	600	730	850	980	1100	1200	1250	1450
H	1.6Mpa	432	466	480	500	550	600	300	700	760	805	860	930	962	1010	1265	1605	1732	2070	2240
	2.5Mpa	432	466	480	500	550	600	650	713	760	820	875	930	962	1020	1285	1625	2064	2205	2425
	4.0Mpa	432	466	480	500	550	600	650	713	770	835	890	950	980	1040	1305	1650	2155	2260
	6.4Mpa	432	466	480	500	550	600	650	713	770	850	910	1010	1030	1055	1325	1665	2162
备　　注		法兰连接尺寸、连接按JB/T79.1、2
