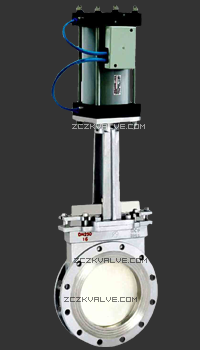

H3698气动快速切断刀型插板阀

H3698气动快速切断刀型插板阀
　　H3698系列气动快速切断刀型插板阀是专门设计用于制浆、造纸、煤粉、矿浆、泥浆等生产过程。它以压缩空气为动力流，接受集散控制系统，PLC可编程控制器，切换开关、行程开关等开关量信号，通过二位五通电磁阀。实现对阀门快速的开或闭二位控制，特别适用于高粘度和带有纤维介质的快速切断。

阀　　体
型　　式    单板式闸阀
公称通径    50~1000mm
公称压力    PN1.0、0.6、0.4Mpa
连接方式    对夹式
材　　料    WCB、CF8、CF8M、CF3、CF3M

阀内组件
阀芯型式    单板式刀型
流量特性    快开式
阀板材料    F321、304
阀座材料    304、聚四撅乙烯、堆焊司太莱合金

执行机构
型　　式    活塞式执行机构
操作压力    500Kpa
作用方式    双作用
附　　件    空气过滤减压阀、限位开关、手轮机构、电磁阀、阀位传送器、气动加速器、保位阀、其它。

公称通径DN	B	H	H1	D
50	40	490	65	130
65	40	515	70	140
80	50	585	85	155
100	50	625	105	220
125	50	680	125	230
150	60	790	130	255
200	60	930	160	310
250	70	1055	200	375
300	70	1200	240	430
350	80	1450	260	460
400	80	1650	395	510
450	90	1850	315	630
500	90	2000	345	680
600	100	2400	405	810
700	100	2750	460	920
750	100	2900	490	975
800	110	3150	510	1020
900	110	3450	580	1160
1000	120	3750	815	1320
