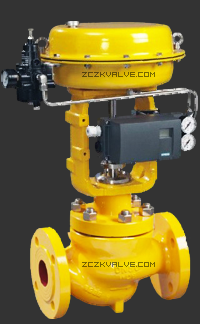

HCB气动笼式双座调节阀

HCB笼式双座调节阀-温州哲成阀门HCB笼式双座调节阀
  HCB笼式双座调节阀是压力平衡式调节阀,阀内流体通道呈S流体线型,还设有一个改善套筒周围流体平稳流动的导向翼,优点是压降损失小,流量大,可调范围广。流量特性曲线精度高,动态稳定性好。噪音低,空化腐蚀小,调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构,其结构紧凑、输出力大。产品符合GB/T4213-92。

阀  体
型  式:直通双座铸造球型阀
公称通径:20、25、40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K
     PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
     焊接连接:嵌接焊SW
材  料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀 盖:常温型(P):-17~+230℃
     伸长Ⅰ型(E1):-45~-17℃ +230~+566℃、伸长Ⅱ型(E2I):-100~-45℃、伸长Ⅱ型(E2W):-196~-100℃
     注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填  料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件
阀芯型式:单座套筒式柱塞型阀芯
流量特性:等百分比特性(%)和线性特性(L),参考流量特性曲线图
套筒形式:分离式套筒
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构
型  式:LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)
供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)、400~500kPa(LVA6型)、300~500kPa(LVP型)
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附  件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性  能
泄漏 量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
   软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回  差:带定位器:小于全行程的1%,
     不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带定位器:小于全行程的±1%,
     不带定位器:小于全行程的±5%
     注:采用标准的V型聚四氟乙烯填料
可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

Cv值和行程
I.高容量阀芯
公称通径(mm) 40 50 65 80 100 150 200
阀座直径(mm) 40 50 65 80 100 150 200
额定Cv值 等百分比特性 36 60 100 140 220 420 820
线性特性 40 75 110 150 240 435 850
额定行程(mm) 25 38 50 75

II.高精度流量特性阀芯
公称通径 40 50 65 80 100 150 200
阀座直径 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 100 125 150 125 150 200
额定Cv值 11 17 24 17 24 44 24 44 68 44 68 99 68 99 175 175 275 360 275 360 650
额定行程 25 38 50 75

流量特性

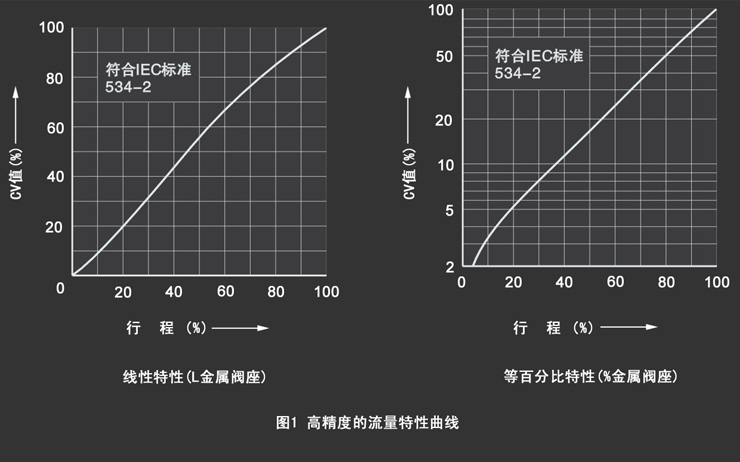

流量特性曲线图-哲成自控阀门有限公司

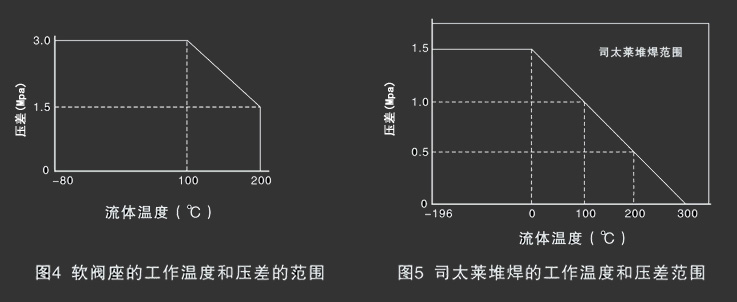

压力温度范围表-温州哲成自控阀门

允许压差
Ⅰ.金属阀座
A.气—关式阀 100KPa
气关式-温州哲成自控
执行机构 供气压力 弹簧范围 定位器 允许压差
公称通径
40 50 65 80 100 150 200
LHA1D 1.4 0.2~1.0 有或无 5.1 4.0 - - - - -
1.6 0.2~1.0 25 19 - - - - -
4.0 0.8~2.40 40 40 - - - - -
76 59
LHA2D 1.4 0.2~1.0 有或无 9.9 7.7 6.6 5.4 4.2 - -
1.6 0.2~1.0 40 38 32.9 27.4 20.8 - -
49.2
4.0 0.8~2.4 40 40 40 40 40 - -
100 100 98.7 82.3 62.8
LHA3D 1.4 0.2~1.0 有或无 17.5 13.7 11.7 9.7 7.4 5.2 -
1.6 0.2~1.0 40 40 40 40 37 26.1 -
87 67 58 48.7
4.0 0.8~2.4 40 40 40 40 40 40 -
100 100 100 100 100 78.6
LHA4D 1.4 0.2~1.0 - - 20.2 16.7 12.8 9.0 7.4
  1.6 0.2~1.0   - - 40 40 40 40 37
100 83.9 63.6 45
  4.0 0.8~2.4   - - 40 40 40 40 40
100 100 100 100 100

B.气—开式阀 100KPa

气开式-温州哲成自控阀门
执行机构 供气压力 弹簧范围 定位器 允许压差
公称通径
40 50 65 80 100 150 200
LHA1R 1.4 0.2~1.0 有或无 5.1 4.0 - - - - -
2.8 0.8~2.4 36 27 - - - - -
LHA2R 1.4 0.2~1.0 有或无 9.9 7.7 6.6 5.4 4.2 - -
2.8 0.8~2.4 40 40 40 38.4 29.3 - -
68.1 53.9 46
LHA3R 1.4 0.2~1.0 有或无 17.5 13.7 11.7 9.7 7.4 5.2 -
2.8 0.8~2.4 40 40 40 40 40 36.7 -
100 95.7 81.7 68 51.8
LHA4R 1.4 0.2~1.0 有或无 - - 20.2 16.7 12.8 9.0 7.4
2.8 0.8~2.4 - - 40 40 40 40 40
100 100 89.7 63 51
LVA5R 1.4 0.2~1.0 有或无 - - - - 17.5 12.3 10.2
1.4 0.4~1.2 - - - - 40 37 30.7
52
2.8 0.8~2.4 - - - - 40 40 40
LVA6R 4.0 1.9~3.5 - - - - 40 - -
100
5.0 1.9~4.0 - - - - - 40 -
100
注:1.最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
  2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
  3.黑线框内数字表示阀配用标准规格执行机构。

II.软阀座
A.气—关式阀 100KPa

气关式-温州哲成阀门
执行机构 供气压力 弹簧范围 定位器 允许压差
公称通径
40 50 65 80 100 150 200
LHA1D 1.4 0.2~1.0 有或无 3.6* 2.8* - - - - -
1.6 0.2~1.0 17 13 - - - - -
4.0 0.8~2.4 30 30 - - - - -
LHA2D 1.4 0.2~1.0 有或无 6.9* 5.4* 4.6* 3.8* 2.9* - -
1.6 0.2~1.0 30 26.6 23.0 19.2 14.6 - -
4.0 0.8~2.4 30 30 30 30 30 - -
LHA3D 1.4 0.2~1.0 有或无 12.3* 9.6* 8.2* 6.8* 5.2* 3.6* -
1.6 0.2~1.0 30 30 30 30 25.9 18.3 -
4.0 0.8~2.4 30 30 30 30 30 30 -
LHA4D 1.4 0.2~1.0 有或无 - - 14.1* 11.7* 9.0* 6.3* 5.2*
1.6 0.2~1.0 - - 30 30 30 30 25.9
4.0 0.8~2.4 - - 30 30 30 30 30

B.气—开式阀 100KPa
气开式-温州哲成阀门
执行机构 供气压力 弹簧范围 定位器 允许压差
公称通径
40 50 65 80 100 150 200
LHA1R 1.4 0.2~1.0 有或无 3.6* 2.8* - - - - -
2.8 0.8~2.4 25 19 - - - - -
LHA2R 1.4 0.2~1.0 有或无 6.9* 5.4* 4.6* 3.8* 2.9* - -
2.8 0.8~2.4 30 30 30 26.9 20.5 - -
LHA3R 1.4 0.2~1.0 有或无 12.3* 9.6* 8.2* 6.8* 5.2* 3.6* -
2.8 0.8~2.4 30 30 30 30 30 30 -
LHA4R 1.4 0.2~1.0 有或无 - - 14.1* 11.7* 9.0* 6.3* 5.2*
2.8 0.8~2.4 - - 30 30 30 30 30
注:1、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
  2、带有*阀的泄漏量≤10-4,符合标准ANSI B16.04Ⅳ级,无*阀的泄漏量≤10-7,符合标准ANSI B16.04-1976Ⅵ级。
  3、黑线框内数字表示阀配用标准规格执行机构。
LHA HVA5执行器-温州哲成 LVP执行器-温州哲成自控
LHA执行器 LVA5执行器 LVA6执行器 LVP执行器

法兰距mm

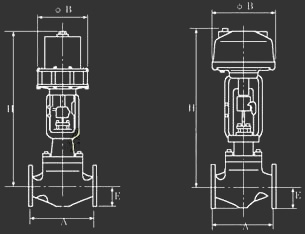

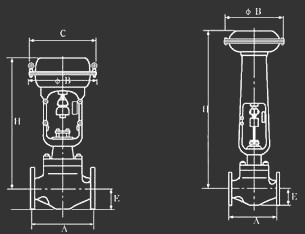

法兰距及外形尺寸

公称 通径 A
ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6
JIS 16K RF ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0
ANSI 600RF
JIS 40K RF
PN6.4
JIS 16K
沟槽型
嵌入型
JIS 20
沟槽型
嵌入型
JIS 30K
沟槽型
嵌入型
JIS 40K
沟槽型
嵌入型
40 222 231 235 251 235 236 248 251
50 254 263 267 286 265 267 276 286
65 276 288 292 311 290 292 303 311
80 298 313 317 337 310 317 326 337
100 352 364 368 394 360 368 379 394
150 451 465 473 508 475 473 486 508
200 543 560 568 610 570 568 580 610
注:法兰距符合IEC534-3标准。

外形尺寸 mm
公称通径 执行机构 H C φB E
常温型P 伸长Ⅰ型E1 伸长Ⅱ型E2I 伸长Ⅱ型E2W
40 LHA1D、R 425 590 705 945 230 218 70
LHA2D、R 500 665 780 1020 281 267
LHA3D、R 590 760 875 1140 363 350
50 LHA1D、R 425 595 710 950 230 218 80
LHA2D、R 500 670 785 1025 281 267
LHA3D、R 595 765 875 1140 363 350
65 LHA2D、R 575 745/755 880 1130 281 267 88
LHA3D、R 630 800/810 930 1180 363 350
LHA4D、R 865 1035/1045 1165 1495 520 470
80 LHA2D、R 580 755/765 900 1135 281 267 98
LHA3D、R 635 810/820 955 1190 363 350
LHA4D、R 870 1045/1055 1190 1505 520 470
100 LHA2D、R 610 810/870 915 1150 281 267 113
LHA3D、R 660 860/870 1020 1205 363 350
LHA4D、R 890 1100/1110 1255 1520 520 470
LVA5R 1420 1635 1820 2050 - 620
LVA6R 1160 1375 1560 1790 - 445
150 LHA3D、R 785 1020/1045 1250 1385 363 350 170
LHA4D、R 955 1190/1215 1425 1570 520 470
LVA5R 1480 1740 1980 2110 - 620
LVA6R 1220 1480 1720 1850 - 445
200 LHA4D、R 1090 1350 1580 1710 520 470 220
LVA5R 1585 1850 2145 2275 - 620
注:1、表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。
  2、伸长型H栏尺寸,左边数字为JIS 10K和ANSI 125、150的阀,右边数字为JIS 16K和ANSI 300以上的阀。
产品关键字:HCB笼式双座调节阀、CV3000笼式双座调节阀、CV3000高性能调节阀、直通双座球型阀、双座铸造球型阀、平衡笼式双座调节阀、低噪笼式调节阀、防空化控制阀、气 、高性能气动调节阀
