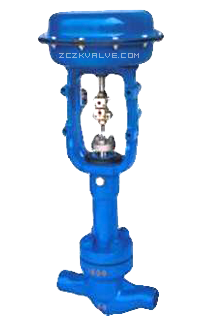

HPS气动高压单座调节阀
HPS高压单座调节阀
概述 HPS高压单座调节阀是一种顶部导向结构的调节阀,阀体流体通道呈S流线型,压降损失小,流量大、可调范围广。阀芯导向部分的导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。
阀 体
型 式 直通单座铸造球型阀
公称通径 25-80mm
公称压力 ANSI900、1500、2500
JIS63K
连接形式 法兰式:RF、RJ
标准按ANSI B16.5,JIS B2201
焊接式:嵌接焊SW(25-80mm) 对接焊BW(80mm)
材 料 ZG25I ZG1Cr18Ni9和ZG0cR17Ni12Mo2、1.25Cr0.5Mo、2.25Cr1.0Mo、5.0Cr0.5Mo或SCPH21、SCPH61 Ti
上 阀 盖 常温型(P):-5~+230℃
伸长I型(E1):+230~+566℃
备 注:工作温度不准超过各种材料的允许范围。
压盖型式 螺栓压紧式
填 料 石墨+因科镍丝填料
执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 乙丙橡胶夹尼龙
弹簧范围 0.04-0.20,.0.08-0.24Mpa
供气压力 0.28、0.30、0.35、0.40Mpa、0.26-0.40Mpa
气源接头 RC1/4”
环境温度 -30~+70℃
作用形式 气开式、气关式
备 注:该阀也可配用VA5和VA6、VP6执行机构
阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 等百分比(%)和线性(L)参考图1
材 料 1Cr18Ni9Ti、0Cr17Ni12Mo2、Ti8Cr17和不锈钢堆焊司太莱合金。
性 能
泄 漏 量 符合标准ANSI B16.104 IV级,小于额定CV的0.01%
回 差 1%(带定位器)
线 性 ±1%(带定位器)
可调范围 50:1
附 件:定位器、空气过滤减压器、手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它等
Cv值和行程
公称通径(mm) |
25 |
40 |
50 |
80 |
阀座通径(mm) |
|
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
额定Cv值 |
等百分比线性 |
JIS63K ANIS900 1500 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
12 |
12 |
17 |
25 |
17 |
25 |
47 |
47 |
75 |
110 |
- |
12 |
17 |
12 |
17 |
31 |
31 |
47 |
75 |
额定行程(mm) |
14.3 |
25 |
38 |
流量特性
允许压差
阀配用HA或VA执行机构(带定位器)
气 关 式
公称压力 |
执行 机构 |
供气压力(MPa) |
弹簧 范围(Mpa) |
允许压差(Mpa) |
阀座直径(mm)或Cv值 |
Cv≤4.0 |
Cv=6.3 |
Cv=12 |
32 |
40 |
50 |
65 |
80 |
ANSI900 1500 JIS63K |
HA3D |
0.28 |
0.04-0.20 |
16.3 15.2 |
16.1 14.9 |
10.2 9.2 |
5 4.2 |
3.2 2.7 |
1.8 1.4 |
1 0.70 |
0.70 0.40 |
0.30 |
0.04-0.20 |
20.7 19.6 |
20.5 19.2 |
13 12 |
6.4 5.7 |
4.2 3.6 |
2.4 1.9 |
1.4 1 |
0.90 0.60 |
0.35 |
0.04-0.20 |
26.4 |
26.4 |
20 19 |
10 9.2 |
6.6 6 |
3.8 3.4 |
2.3 1.9 |
1.6 1.3 |
0.40 |
0.04-0.20 |
- |
- |
18.3 17.3 |
13.5 12.8 |
9.1 8.5 |
5.3 4.8 |
3.2 2.8 |
2.2 1.9 |
HA4D |
0.28 |
0.04-0.20 |
- |
- |
23.1 22.1 |
9.1 8.4 |
6.1 5.5 |
3.5 3 |
2.1 1.7 |
1.4 1.1 |
0.30 |
0.04-0.20 |
- |
- |
26.4 26 |
11.6 10.9 |
7.7 7.1 |
4.5 4 |
2.7 2.3 |
1.9 1.6 |
0.35 |
0.04-0.20 |
- |
- |
26.4 |
17.7 17 |
11.9 11.3 |
7 6.5 |
4.2 3.9 |
3 2.7 |
0.40 |
0.04-0.20 |
- |
- |
- |
23.9 23.2 |
16.1 15.5 |
9.5 9 |
5.8 5.4 |
4.1 3.8 |
VA5D |
0.26 |
0.02-0.10 |
- |
- |
- |
26.3 25.5 |
17.7 17.1 |
10.4 10 |
6.3 6 |
4.5 4.2 |
0.28 |
0.02-0.10 |
- |
- |
- |
26.4 |
20 19.4 |
11.8 11.4 |
7.2 6.8 |
5.1 4.8 |
ANSI2500 |
HA3D |
0.28 |
0.04-0.20 |
16.3 15.2 |
16.1 14.9 |
10.2 9.2 |
10.2 9.2 |
5 4.2 |
2.5 2 |
1.8 1.4 |
1 0.7 |
0.30 |
0.04-0.20 |
20.7 19.6 |
20.5 19.2 |
13
12 |
13 12 |
6.4 5.7 |
3.3 2.8 |
2.4 1.9 |
1.4 1 |
0.35 |
0.04-0.20 |
31.6 39.5 |
31.4 .30.1 |
20 19 |
20 19 |
10 9.2 |
5.2 4.7 |
3.8 3.4 |
2.3 1.9 |
0.40 |
0.04-0.20 |
41.4 |
42.3 41 |
27 26 |
27 26 |
13.5 12.8 |
7.2 6.7 |
5.3 4.8 |
3.2 2.8 |
HA4D |
0.28 |
0.01-0.20 |
- |
- |
18.3 17.3 |
18.3 17.3 |
9.1 8.4 |
4.8 4.3 |
3.5 3 |
2.1 1.7 |
0.30 |
0.04-0.20 |
- |
- |
23.1 22.1 |
23.1 22.1 |
11.6 10.9 |
6.1 5.6 |
4.5 4 |
2.7 2.3 |
0.35 |
0.04-0.20 |
- |
- |
35.1 34.1 |
35.1 34.1 |
17.7 17 |
9.5 8.9 |
7 6.5 |
4.2 3.9 |
0.40 |
0.04-0.20 |
- |
- |
44 |
44 |
23.9 23.2 |
12.8 12.3 |
9.5 9 |
5.8 5.4 |
VA5D |
0.26 |
0.02-0.10 |
- |
- |
- |
- |
26.3 25.5 |
14.1 13.6 |
10.4 10 |
6.3 6 |
0.28 |
0.02-0.10 |
- |
- |
- |
- |
29.6 28.9 |
15.9 15.4 |
11.8 11.4 |
7.2 6.8 |
备注:1、深色框内数字表示阀配用标准规格执行机构。
2 、最大允许压差不准超过ANSI B16.34标准规定的最大值。
3、进口压力P1不准超过阀关闭时的最大允许压差。
4、最大允许压差随阀座泄漏量不同而变化,同一格内上方压差表示阀座泄漏量≤0.01%时,下方压差表示阀座泄漏量≤0.01%时。
气 开 式
公称压力 |
执行机构 |
供气压力(MPa) |
弹簧范围(Mpa) |
允许压差(Mpa) |
阀座直径(mm)或Cv值 |
Cv≤4.0 |
Cv=6.3 |
Cv=12 |
32 |
40 |
50 |
65 |
80 |
ANSI900 1500 |
HA3R |
0.26-0.40 (*4) |
0.08-0.24 |
16.3 15.2 |
16.1 14.9 |
10.2 9.2 |
5 4.2 |
3.2 2.7 |
1.8 1.4 |
1 0.70 |
0.70 0.4 |
HA4R |
0.26-0.40 (*4) |
0.08-0.24 |
18.7 18 |
18.5 17.7 |
18.3 17.3 |
9.1 8.4 |
6.1 5.5 |
3.5 3 |
2.1 1.7 |
1.40 1.1 |
VA5R |
0.26-0.40 (*4) |
0.08-0.24 |
- |
- |
- |
12.7 12 |
8.5 7.9 |
5 4.5 |
3 2.6 |
2.1 1.8 |
VA6R |
0.30(*1) |
0.19-0.25 |
26.4 |
26.4 |
26.4 |
25.8 |
17.4 |
10.2 |
6.2 |
4.4 |
0.35(*2) |
0.19-0.30 |
0.40(*3) |
0.19-0.35 |
26.4 |
26.4 |
26.4 |
25.1 |
16.8 |
9.8 |
5.9 |
4.1 |
ANSI 2500 |
HA3R |
0.26-0.40 (*4) |
0.08-0.24 |
16.3 15.2 |
16.1 14.9 |
10.2 9.2 |
10.2 9.2 |
5 4.2 |
2.5 2 |
1.8 1.4 |
1 0.70 |
HA4R |
0.26-0.40 (*4) |
0.08-0.24 |
18.7 18 |
18.5 17.7 |
18.3 17.3 |
18.3 17.3 |
9.1 8.4 |
4.8 4.3 |
3.5 3 |
2.1 1.7 |
VA5R |
0.26-0.28 (*4) |
0.08-0.24 |
- |
- |
- |
- |
12.7 12 |
6.8 6.2 |
5 4.5 |
3 2.6 |
VA6R |
0.30(*1) |
0.19-0.25 |
32.9 |
32.8 |
32.7 |
32.7 |
25.8 |
13.8 |
10.2 |
6.2 |
0.35(*2) |
0.19-0.30 |
0.40(*3) |
0.19-0.35 |
32.5 |
32.3 |
32 |
32 |
25.1 |
13.3 |
7.8 |
5.9 |
备注:1、深色框内数字表示阀配用标准规格执行机构。
2、最大允许压差不准超过ANSI B16.34标准规定的最大值。
3、进口压力P1不准超过阀关闭时的最大允许压差。
4、最大允许压差随阀座泄漏量不同而变化,同一格内上方压差表示阀座泄漏量≤0.01%时,下方压差表示阀座泄漏量≤0.001%。
5、 *1仅适用于公称通径25mm,Cv=0.25-0.63的阀。
*2仅适用于公称通径25mm,Cv=1.0-12的阀和公称通径40-50mm阀。
*3仅适用于公称通径80的阀。
*4规定的供气压力。
法 兰 距 mm
公称压力 |
JIS63K |
ANSI 900 |
ANSI 1500 |
ANSI 2500 |
RF |
RF SW BW |
RJ |
RF SW BW |
RJ |
RF SW BW |
RJ |
25 |
276 |
292 |
318 |
40 |
323 |
333 |
358 |
361 |
50 |
354 |
375 |
378 |
375 |
378 |
400 |
403 |
80 |
431 |
440 |
443 |
460 |
463 |
498 |
504 |
|
配HA执行器 |
配VA5执行器 |
配VA6执行器 |
配VP执行器 |
外形尺寸
公称通径 |
执行机构 |
H |
E |
C |
B |
ANSI900 JIS63K |
ANSI 1500 |
ANSI 2500 |
ANSI900 |
ANSI1500 |
ANSI2500 |
P |
E1 |
P |
E1 |
P |
E1 |
25 |
HA3D、R |
710 |
840 |
710 |
840 |
740 |
860 |
90 |
90 |
95 |
363 |
350 |
HA4D、R |
870 |
1000 |
870 |
1000 |
900 |
1020 |
520 |
470 |
VA6R |
1115 |
1245 |
1115 |
1245 |
1145 |
1265 |
- |
445 |
VP5 |
895 |
1025 |
895 |
1025 |
925 |
1045 |
- |
345 |
40 |
HA3D、R |
735 |
875 |
735 |
875 |
780 |
925 |
100 |
105 |
120 |
363 |
350 |
HA4D、R |
890 |
1030 |
890 |
1030 |
935 |
1080 |
520 |
470 |
VA5D |
1280 |
1420 |
1280 |
1420 |
1325 |
1470 |
- |
620 |
VA5R |
1390 |
1530 |
1390 |
1530 |
1435 |
1580 |
- |
620 |
VA6R |
1140 |
1280 |
1140 |
1280 |
1185 |
1350 |
- |
445 |
VP5 |
920 |
1060 |
920 |
1060 |
965 |
1110 |
- |
345 |
VP6 |
1140 |
1280 |
1140 |
1280 |
1185 |
1330 |
- |
445 |
50 |
HA3D、R |
765 |
925 |
765 |
925 |
800 |
960 |
110 |
120 |
130 |
363 |
350 |
HA4D、R |
925 |
1085 |
925 |
1085 |
960 |
1120 |
520 |
470 |
VA5D |
1315 |
1475 |
1315 |
1475 |
1350 |
1510 |
- |
620 |
VA5R |
1425 |
1585 |
1425 |
1585 |
1460 |
1620 |
- |
620 |
VA6R |
1175 |
1335 |
1175 |
1335 |
1210 |
1370 |
- |
445 |
VP5 |
955 |
1115 |
955 |
1115 |
990 |
1150 |
- |
345 |
VP6 |
1175 |
1135 |
1175 |
1135 |
1210 |
1370 |
- |
445 |
VP7 |
1270 |
1420 |
1270 |
1420 |
1305 |
1465 |
- |
545 |
80 |
HA3D、R |
800 |
980 |
800 |
980 |
835 |
1005 |
140 |
150 |
165 |
363 |
350 |
HA4D、R |
960 |
1140 |
960 |
1140 |
995 |
1165 |
520 |
470 |
VA5D |
1345 |
1525 |
1345 |
1525 |
1380 |
1550 |
- |
620 |
VA5R |
1455 |
1635 |
1455 |
1635 |
1490 |
1660 |
- |
620 |
VA6R |
1205 |
1385 |
1205 |
1385 |
1240 |
1410 |
- |
445 |
VP5 |
985 |
1165 |
985 |
1165 |
1020 |
1190 |
- |
345 |
VP6 |
1205 |
1385 |
1205 |
1385 |
1240 |
1410 |
- |
445 |
VP7 |
1295 |
1475 |
1295 |
1475 |
1330 |
1500 |
- |
545 |
备注:1、P=常温型上阀盖,E1=伸长I型上阀盖。
2、表上H尺寸是调节阀不带手轮机构时的数值,如果带顶装手轮机构,那么要相应加上手轮机构的尺寸,查HA执行机构参数表。
