PF997电动防腐衬氟调节阀

PF997电动防腐衬氟调节阀

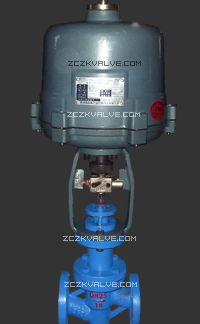

　　PF997型电动衬氟塑单座调节阀是由381系列电子式直行程电动执行机构和衬氟直通单座阀体两部分组成，以单相交流220V电源为动力，接受4-20mA的直流信号，自动控制调节阀的开度，实现对管道内流体的压力、流量、液位等参数的调节。
　　由于该阀接触介质的部件均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟Z丙烯(简称F46），同时又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程自控。

特　　点：
1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、密封性能好：采用聚四氟乙烯村料的波纹管和填料双重密封，确保无渗漏。
3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量极小。

阀　　体
型　　式    直通单座球型阀
公称通径    3/4"、20、25、32、40、50、65、80、100、150mm
公称压力    PN1.0、1.6Mpa（ANSI125Lb、150Lb）
法兰标准    JB/T79.1-79.2-94(ANSI16.5)
材　　料    ZG230-450衬F46
工作温度    -20~+150℃
压盖形式    螺栓压紧式
填　　料    V型聚四氟乙烯填料

阀内组件
阀芯形状    单座柱塞型阀芯
流量特性    等百分比特性和线性特性
阀芯材料    2Cr13衬F46
阀座材料    衬46
波纹管材料    聚四氟乙烯

执行机构
型　　式    361L(PSL)电子式电动执行机构
输入信号    4~20mA(1-5VDC)
阀位信号    4~20mADC
供电电源    220VAC/50HZ
作用型式    电关式或电开式

性　　能
基本误差：  ≤±5%
回　　差：  ≤3%
死　　区：  ≤5%
额定流量系数误差：≤±10%（KV≤5时，±15%）
泄 漏 量    ≤0.01%阀额定容量
可调范围    30:1

执行机构配置

公称通径 DN(mm)	G3/4"						20				25	32	40	50	65	80	100	150
阀座直径 Dg(mm)	3	4	5	6	7	8	10	12	15	20	25	32	40	50	65	80	100	150
流量特性	直线						直线、等百分比
电动执行机构	361LSA-08						361LSA-20				361LSA-50				361LSA-65			361LSA-160

公称通径 DN(mm)	G3/4"						20				25	32	40	50	65	80	100	150
阀座直径 Dg(mm)	3	4	5	6	7	8	10	12	15	20	25	32	40	50	65	80	100	150
KV	0.08	0.12	0.2	0.32	0.5	0.8	1.2	2	3.2	5	8	12	20	32	50	70	100	240
额定行程	10										16		25		40			60

公称通径(mm)	3/4"	20	25	32	40	50	65	80	100	150
D	225	225	225	225	225	225	310	310	310	310
L	116	180	185	200	220	254	275	300	352	451
H	313	352	392	402	425	434	590	590	590	670
H1	50	65	70	80	71	88	102	140	170	190
重量(Kg)	12	12	20	20	22	32	52	62	78	120
