RF658气动衬氟O型切断球阀

RF658气动衬氟O型切断球阀
　　RF658精小型气动衬氟O型切断球阀由气动活塞式执行机构和衬氟O型球阀组成， 阀芯采用衬氟圆柱型通孔球体和软密封阀座。该产品以压缩空气为动力源，借助电磁换向阀对阀门实现二位式控制。
    该产品阀体内壁和金属阀内组件衬有耐腐蚀、抗老化的聚全氟乙丙烯(F46)，因而具有耐腐蚀性能良好、抗老化性能高、寿命长、流阻小、流通能力大等优点。特别适用于各行业对酸、碱等强腐蚀性介质场合。

特　　点
1、耐腐蚀：阀体内腔及阀内组件均包衬2.5~3 m m厚的F46，耐酸、碱，耐强腐蚀。
2、采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通能力大。

阀　　体
型　　式    直通两分式铸造球阀
公称通径    DN 15-300mm
公称压力    PN1.0、1.6MPa(ANSI150Lb)
连接形式    法兰连接 JB/T79-94(ANSI16.5)
材　　料    ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
上 阀 盖    与阀体一起铸造
填　　料    聚四氟乙烯
介质温度    -20~+150℃

阀内组件
阀芯形状    球型阀芯
流量特性    快开特性
阀　　座    聚四氟乙烯
材　　料    ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
阀芯转角    90°

执行机构
　　单作用气动活塞式执行机构(带弹簧复位)GTX
　　双作用气动活塞式执行机构GTD
供气压力    0.4-0.7Mpa
气源接口    1/4NPT

附　　件
　　电磁阀、空气过滤减压阀、手轮机构、限位开关、阀位传送器、气动加速器、保位阀，其它。

额定流量系数KV、额定行程

公称通径mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
额定行程	90°
泄漏量	VI级

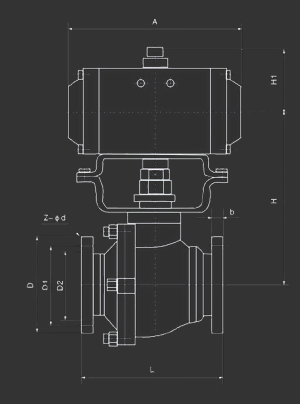

公称通径	L	D	D1	D2	b	Z-¢d	H	H1	A	重量Kg
15	130	95	65	45	14	4-¢14	15	54	177	7
20	130	105	75	55	16	4-¢14	150			7.8
25	140	115	85	65	16	4-¢14	174			11
32	165	135	100	78	18	4-¢18	174			15
40	165	145	110	85	18	4-¢18	208	80	216	22
50	203	160	125	100	20	4-¢18	237			31
65	222	180	145	120	20	4-¢18	285			36
80	241	195	160	135	22	4-¢18	302			51
100	305	215	180	155	22	8-¢18	324	125	290	84
125	356	145	210	185	24	8-¢18	450			110
150	394	280	240	210	24	8-¢23	480			150
200	457	335	295	265	26	8-¢23	526			230
