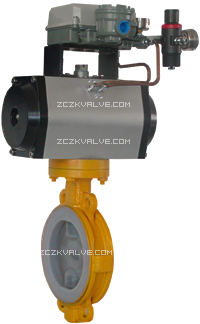

WF657气动防腐衬氟蝶阀
WF657、658气动防腐衬氟(调节、切断)蝶阀
WF657、658型气动防腐衬氟调节(切断)蝶阀是借鉴国外先进技术的基础上进行特殊设计,精心制造。该阀采用对分两片式阀体组合,阀座与阀体内衬一体化,阀工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“.除熔融碱金属和元素氟”外的任何介质腐蚀。阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小。流通能力大,采用四级密封结构并在密封面外配以耐温抗老化的Si橡胶的弹性衬垫阀座,完全达到介质的零泄漏切断。启闭迅速省力,使用寿命长。广泛应用于化工、石油、钢铁、制药、食品、造纸等工业生产过程中进行自动调节。
特 点
耐 腐 蚀:阀体内腔及蝶板均包衬2.5-3mm厚的F46,能耐酸、碱,耐强腐蚀。
密封性能好:由于蝶阀中心和蝶板旋转中心均有一小尺寸的偏心,衬塑接触面为软密封,密封效果好。
结构上采用可调节密封面。故使用寿命长。解决了传统的对夹式蝶阀易泄漏的问题。
阀 体
型 式 扁平式对分两片式阀体
公称通径 40、50、65、80、100、150、200、250、300、400、450、500、600、700、800、900、1000mm
公称压力 PN0.6、1.0、1.6MPa(ANSI 125Lb 150Lb)
连接形式 对夹式、法兰式
材 料 灰铸铁A126C.135A、铸钢A216 WCB、不锈钢A351 CF8/A351 CF3、超低碳不锈钢A351 CF8M/A351 CF3M衬F46
上 阀 盖 与阀体一起铸造
介质温度 -20~+150℃
阀内组件
阀板形状 中心旋转式
阀板材料 A216WCB、A105、A351CF8、A351CF8M、A351CF3、A351CF3M衬F46
阀板转角 70°(调节型)90°(切断型)
轴 材 料 A182F6、A182F316、A182F304L、A182F316L
执行机构
单 作 用 气动活塞式执行机构(带弹簧复位)GTX
双 作 用 气动活塞式执行机构GTD
供气压力 0.4~0.7Mpa
气源接口 1/4NPT
作用型式 气关式或气开式
性 能 基本误差 带定位器:≤±2.5%
回 差 带定位器:≤2.5%
死 区 ≤1.0%
泄 露 量 ANSIB16.104IV、VI级
附 件 定位器、电磁阀、空气过滤减压阀、手轮机构、限位开关、阀位传送器、气动加速器、保位阀、其它。
额定流最系数KV、额定行程
公称 通径 mm |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
300 |
250 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
额定流量系数KV |
45 |
85 |
100 |
225 |
340 |
500 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
15800 |
20700 |
25440 |
31700 |
额定行程 |
70°(调节型)90°(切断型) |
流量特性 近似等百分比

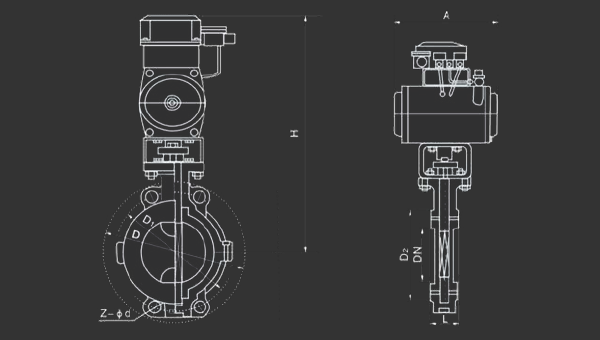

对夹式外形尺寸 单位:mm
公称通径 |
标准值 |
参考值 |
DN(mm) |
Nps(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-¢d |
H |
W(Kg) |
50 |
2" |
43 |
152 |
120.5 |
92 |
2 |
16 |
4-¢19 |
420 |
24 |
65 |
2-1/2" |
46 |
178 |
139.5 |
105 |
2 |
18 |
4-¢19 |
420 |
|
80 |
3" |
46 |
190 |
152.5 |
127 |
2 |
19 |
4-¢19 |
420 |
26 |
100 |
4" |
52 |
229 |
190.5 |
157 |
2 |
24 |
8-¢19 |
420 |
|
125 |
5" |
56 |
254 |
216 |
186 |
2 |
24 |
8-¢22 |
552 |
49 |
150 |
6" |
56 |
279 |
241.5 |
216 |
2 |
26 |
8-¢22 |
552 |
|
200 |
8" |
60 |
343 |
298.5 |
270 |
2 |
29 |
8-¢22 |
552 |
55 |
250 |
10" |
68 |
406 |
362 |
324 |
2 |
31 |
12-¢25 |
552 |
|
300 |
12" |
78 |
483 |
432 |
381 |
2 |
32 |
12-¢25 |
552 |
75 |
350 |
14" |
78 |
533 |
476 |
413 |
2 |
35 |
12-¢29 |
552 |
|
400 |
16" |
102 |
597 |
540 |
470 |
2 |
37 |
16-¢32 |
625 |
|
450 |
18" |
114 |
635 |
587 |
533 |
2 |
40 |
16-¢32 |
625 |
|
500 |
20" |
127 |
699 |
635 |
584 |
2 |
43 |
20-¢23 |
625 |
260 |
600 |
24" |
154 |
813 |
749.5 |
692 |
2 |
48 |
20-¢25 |
710 |
350 |
700 |
28" |
165 |
887 |
846 |
813 |
2 |
45 |
44-¢23 |
710 |
390 |
800 |
32" |
200 |
1057 |
1009.7 |
972 |
2 |
53 |
44-¢26 |
980 |
490 |
900 |
36" |
245 |
1226 |
1171.4 |
1130 |
2 |
59 |
48-¢29 |
1100 |
580 |
1000 |
40" |
276 |
1392 |
1335 |
1289 |
2 |
65 |
44-¢32 |
1320 |
880 |
对夹式外形尺寸 单位:mm
公称通径 |
标准值 |
参考值 |
DN(mm) |
Nps(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-¢d |
H |
W(Kg) |
PN1.0(Mpa) |
40 |
1-1/2" |
33 |
145 |
110 |
85 |
3 |
18 |
4-¢18 |
420 |
23 |
50 |
2" |
43 |
160 |
125 |
100 |
3 |
20 |
4-¢18 |
420 |
24 |
65 |
2-1/2" |
46 |
180 |
145 |
120 |
3 |
20 |
4-¢18 |
420 |
25 |
80 |
3" |
46 |
195 |
160 |
135 |
3 |
22 |
4-¢18 |
420 |
26 |
100 |
4" |
52 |
215 |
180 |
155 |
3 |
22 |
8-¢18 |
552 |
32 |
125 |
5" |
56 |
245 |
210 |
185 |
3 |
24 |
8-¢18 |
552 |
49 |
150 |
6" |
56 |
280 |
240 |
210 |
3 |
24 |
8-¢23 |
552 |
52 |
200 |
8" |
60 |
335 |
295 |
265 |
3 |
26 |
8-¢23 |
552 |
56 |
250 |
10" |
60 |
390 |
350 |
320 |
3 |
28 |
12-¢23 |
558 |
72 |
300 |
12" |
78 |
440 |
400 |
368 |
4 |
28 |
12-¢23 |
558 |
88 |
350 |
14" |
78 |
500 |
460 |
428 |
4 |
30 |
16-¢23 |
562 |
170 |
400 |
16" |
102 |
565 |
515 |
482 |
4 |
32 |
16-¢25 |
562 |
145 |
450 |
18" |
114 |
515 |
565 |
532 |
4 |
32 |
20-¢25 |
680 |
165 |
500 |
20" |
127 |
670 |
620 |
585 |
4 |
34 |
20-¢25 |
680 |
195 |
600 |
24" |
154 |
780 |
725 |
685 |
5 |
36 |
20-¢30 |
780 |
248 |
700 |
28" |
165 |
895 |
840 |
800 |
5 |
40 |
24-¢30 |
795 |
320 |
800 |
32" |
190 |
1010 |
950 |
905 |
5 |
44 |
24-¢34 |
995 |
395 |
900 |
36" |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-¢34 |
995 |
450 |
1000 |
40" |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-¢34 |
1370 |
680 |
1200 |
48" |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-¢41 |
1480 |
825 |
对夹式外形尺寸 单位:mm
公称通径 |
标准值 |
参考值 |
DN(mm) |
Nps(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-¢d |
H |
PN1.6(Mpa) |
40 |
1-1/2" |
33 |
145 |
110 |
85 |
3 |
18 |
4-¢18 |
420 |
50 |
2" |
43 |
160 |
125 |
100 |
3 |
20 |
4-¢18 |
420 |
65 |
2-1/2" |
46 |
180 |
145 |
120 |
3 |
20 |
4-¢18 |
420 |
80 |
3" |
46 |
195 |
160 |
135 |
3 |
22 |
8-¢18 |
420 |
100 |
4" |
52 |
215 |
180 |
155 |
3 |
24 |
8-¢18 |
552 |
125 |
5" |
56 |
245 |
210 |
185 |
3 |
26 |
8-¢18 |
552 |
150 |
6" |
56 |
280 |
240 |
210 |
3 |
28 |
8-¢23 |
552 |
200 |
8" |
60 |
335 |
295 |
265 |
3 |
30 |
12-¢23 |
552 |
250 |
10" |
68 |
405 |
355 |
320 |
3 |
32 |
12-¢25 |
558 |
300 |
12" |
78 |
460 |
410 |
375 |
4 |
34 |
12-¢25 |
558 |
350 |
14" |
78 |
520 |
471 |
435 |
4 |
38 |
16-¢25 |
562 |
400 |
16" |
102 |
580 |
525 |
485 |
4 |
40 |
16-¢30 |
562 |
450 |
18" |
114 |
640 |
585 |
545 |
4 |
44 |
20-¢30 |
680 |
500 |
20" |
127 |
705 |
650 |
608 |
4 |
46 |
20-¢34 |
680 |
600 |
24" |
154 |
840 |
770 |
718 |
5 |
54 |
24-¢41 |
780 |
700 |
28" |
165 |
910 |
840 |
788 |
5 |
54 |
24-¢41 |
795 |
800 |
32" |
190 |
1020 |
950 |
898 |
5 |
54 |
24-¢41 |
995 |
900 |
36" |
203 |
1120 |
1050 |
998 |
5 |
54 |
28-¢41 |
995 |
1000 |
40" |
216 |
1255 |
1170 |
1110 |
5 |
60 |
28-¢48 |
1370 |
注:法兰式外形尺寸请来电咨询。
