Z641H气动闸阀

温州哲成自控阀门专业生产气动闸阀 气动闸阀

【产品用途】
气动闸阀性能可靠、操作切换和维修方便,已被石油、化工、海运等部门广泛用于对各类介质控制

【产品特点】
1、气动闸阀配有气动执行机构和手动机构
2、闸阀执行器采用双层气缸结构,它与单气缸式气动闸阀相比,提升力增大了一倍
3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病
4、具备缓冲机构,能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损,同时也能避免闸板卡死的现象


【性能参数】
适用介质 适用温度(℃) 材料
阀体、阀盖 阀座、闸板及密封圈 阀杆 填料 气缸
水、蒸汽、油品等 ≤350 碳素钢 堆焊铁基合金 铬不锈钢 柔性石墨 无缝钢管



气动闸阀 PN16 主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720


气动闸阀 PN25 主要连接尺寸
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

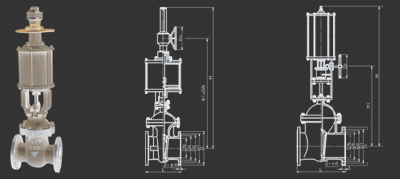

 【结构图片】
哲成自控阀门专业生产气动闸阀
