HPN高压低噪音笼式调节阀
HPN高压低噪音笼式调节阀
概述 HPN高压低噪音笼式调节阀是一种为降低可压缩流体噪声而设计的压力平衡式调节阀,为适应气体的节流扩散与膨胀,套简上设有许多对称小孔来降低压力降,比HPC高压笼式阀噪声低。阀体结构紧凑,流体通道呈S流线型,压降损失小,流最大。调节阀配用多弹簧式薄膜执行机构。结构紧凑.输出力大。
阀 体
型 式 直通笼式铸造球形阀
公称通径 40-200mm
公称压力 ANSI 900、1500、2500、JIS 63K
连接型式 法兰式:RF、RJ
标准按ANSI B16.5,JIS B2201
焊接式:嵌接焊SW(40-80mm)
对接焊:SW(80-200mm)
材 料 ZG251、ZGICr18Ni9、ZGOCr17Ni12Mo2、1.25Cr0.5Mo、2.25Cr1.OMo、5.OCr0.5Mo、SCPH21、SCPH32 、SCPH61、Ti
上 阀 盖 常温型(P):-5-+230℃、伸长I型(E1 ):+230-+566℃
压盖型式 螺栓压紧式
填 料 石墨+因科镍丝填料
执行机构
型 式 HA多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙
弹簧范围 0.04-0.20、0.08-0.24 Mpa
供气压力 0.28、0.30、0.40MPa
气源接头 Rc I/4"
环境温度 -30-+70℃
备注:该阀也可配用VA5或VA6、VP执行机构
作用型式 气开式、气关式
阀内组件 阀芯型式 金属阀座压力平衡式结构
流量特性 线性特性见图1
材 料 1Cr18Ni9、0Cr17Ni12Mo2.8Cr17和不锈钢堆焊司太莱合金
附 件 (根据要求配置)定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器.气动加速器。保位阀.其它。
性 能
泄 漏 量 符合标准ANSI B16.104III级,小于额定的Cv的0.1%
回 差 1%(带定位器)
线 性 士1%(带定位器)
可调范围 50: 1
Cv值和行程
公称通径mm |
40 |
50 |
80 |
100 |
150 |
200 |
阀座直径mm |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
额定CV值 |
ANSI900、1500、JIS63K |
8 |
12 |
20 |
12 |
20 |
30 |
30 |
43 |
62 |
43 |
62 |
90 |
90 |
135 |
210 |
135 |
210 |
330 |
ANSI2500 |
- |
8 |
12 |
8 |
12 |
20 |
20 |
30 |
43 |
3 |
43 |
62 |
62 |
90 |
135 |
90 |
135 |
210 |
额定行程mm |
25 |
38 |
50 |
75 |
流量特性
1、配HA或VA执行机构(带定位器)
A、气关式
公称压力 |
执行机构 |
供气压力Mpa |
弹簧范围Mpa |
允许压差Mpa |
公称通径mm |
40 |
50 |
80 |
100 |
150 |
200 |
AJSI900 1500 JIS63K |
HA3D |
0.28 |
0.04~0.20 |
15.3 26.4 |
11.6 19 |
7.8 11.3 |
5.8 7.4 |
- |
- |
0.30 |
15.3 26.4 |
11.6 24.8 |
7.8 15.2 |
5.8 10.3 |
- |
- |
0.35 |
0.08-0.24 |
26.1 26.4 |
23.3 26.4 |
15.5 17.2 |
11.7 11.8 |
6.4 |
- |
0.40 |
26.4 |
23.3 26.4 |
15.6 26.4 |
11.7 19.1 |
7.8 11.7 |
- |
HA4D |
0.28 |
0.04-0.20 |
21.1 26.4 |
20.1 26.4 |
13.5 22.7 |
10.1 15.9 |
6.7 9.1 |
5 5.7 |
0.30 |
15.3 26.4 |
11.6 24.8 |
7.8 15.2 |
5.8 10.3 |
- |
- |
0.35 |
0.08-0.24 |
26.1 26.4 |
23.3 26.4 |
15.6 17.2 |
11.7 11.8 |
6.4 |
- |
0.40 |
26.4 |
23.3 26.4 |
15.6 26.4 |
11.7 19.1 |
7.8 11.7 |
- |
VA5D |
0.28 |
0.04-0.20 |
- |
- |
- |
13.8 23.4 |
9.2 14.1 |
6.9 9.5 |
HA3D |
0.28 |
0.04-0.20 |
15.3 26.4 |
11.6 19 |
10.6 16.9 |
7.1 9.9 |
4.4 4.5 |
- |
0.30 |
15.3 33.9 |
11.6 24.8 |
10.6 22.2 |
7.1 13.5 |
4.4 6.7 |
- |
0.35 |
0.08-0.24 |
26.1 37.7 |
23.3 27.7 |
21.2 24.9 |
14.2 15.3 |
7.8 |
- |
0.40 |
30.6 4.4 |
23.3 42.3 |
21.2 38.1 |
14.2 24.2 |
8.8 13.4 |
- |
VA5D |
0.28 |
0.04-0.20 |
- |
- |
- |
13.8 23.4 |
9.2 14.1 |
6.9 9.5 |
ANSI2500 |
HA3D |
0.28 |
0.04-0.20 |
15.3 26.4 |
11.6 19 |
10.6 16.9 |
7.1 9.9 |
4.4 4.5 |
- |
0.30 |
15.3 33.9 |
11.6 24.8 |
10.6 22.2 |
7.1 13.5 |
4.4 6.7 |
- |
0.35 |
0.08-0.24 |
26.1 37.7 |
23.3 27.7 |
21.2 24.9 |
14.2 15.3 |
7.8 |
- |
0.40 |
30.6 4.4 |
23.3 42.3 |
21.2 38.1 |
14.2 24.2 |
8.8 13.4 |
- |
HA4D |
0.28 |
0.04-0.20 |
21.1 44 |
20.1 35.9 |
18.3 32.4 |
12.3 20.3 |
7.6 11 |
6.7 9.1 |
0.30 |
26.3 44 |
20.1 44 |
18.3 41.5 |
12.3 26.5 |
7.6 14.8 |
6.7 12.5 |
0.35 |
0.08-0.24 |
28.9 44 |
28.9 44 |
28.9 44 |
24.6 29.5 |
15.3 16.7 |
13.5 14.2 |
0.40 |
42 44 |
40.3 44 |
36.7 44 |
24.6 44 |
15.3 26.3 |
13.5 22.5 |
VA5D |
0.28 |
0.04-0.20 |
- |
- |
- |
16.8 29.4 |
10.4 16.6 |
9.2 14.1 |
备注:1、深色框内数字表示阀配用标准规格执行机构。
2、表上关闭时的允许压差的条件是△P=P1(P2=0)。全关时的压差随出口压力P2不同稍有变化。
3、最大允许压差不准超过ANSI B16.34或JIS 82201标准规定的最大值。
4、进口压力P1不准超过关闭时的允许压差。
5、同一格内上方为阀全开时允许压差.下方为阀全关时允许压差。
允许压差
B、气一开式阀
公称压力 |
执行机构 |
供气压力Mpa |
弹簧范围Mpa |
允许压差Mpa |
公称通径mm |
40 |
50 |
80 |
100 |
150 |
200 |
ANSI900 1500 JIS63K |
HA3R |
0.28 |
0.08-0.24 |
15.3 26.4 |
11.6 19 |
7.8 11.3 |
5.8 7.4 |
- |
- |
0.30 |
19 26.4 |
17.5 19 |
11.3 |
7.4 |
- |
- |
0.35 |
- |
18.9 19 |
- |
- |
- |
- |
HA4R |
0.28 |
21.1 26.4 |
20.1 26.4 |
13.5 22.7 |
10.1 15.9 |
6.7 9.1 |
5 5.7 |
0.30 |
- |
21 26.4 |
20.3 22.7 |
15.2 15.9 |
9.1 |
5.7 |
0.35 |
- |
18.9 19 |
- |
- |
- |
- |
VA5R |
0.28 |
- |
- |
- |
13.8 23.4 |
9.2 14.1 |
6.9 9.5 |
HA6R |
0.50 |
0.19-0.35 |
- |
- |
- |
13.8 23.4 |
9.2 14.1 |
6.9 9.5 |
0.50 |
0.19-0.40 |
- |
- |
- |
- |
19.1 26.4 |
- |
ANSI2500 |
HA3R |
0.28 |
|
15.3 26.4 |
11.6 19 |
10.6 16.9 |
7.1 9.9 |
4.4 4.5 |
- |
0.30 |
19 26.4 |
17.5 19 |
15.9 16.9 |
9.9 |
4.4 4.5 |
- |
0.35 |
- |
18.9 19 |
16.9 |
- |
- |
- |
HA4R |
0.28 |
|
21.1 44 |
20.1 35.9 |
18.3 32.4 |
12.3 20.3 |
7.6 11 |
6.7 9.1 |
0.30 |
- |
21 35.9 |
21 32.4 |
18.4 20.3 |
11 11 |
9.1 9.1 |
0.35 |
- |
- |
- |
20.3 20.3 |
- |
- |
VA5R |
0.28 |
|
- |
- |
- |
16.8 29.4 |
10.4 16.6 |
9.2 14.1 |
VA6R |
0.40 |
0.19-0.35 |
- |
- |
- |
36.2 44 |
- |
- |
0.50 |
0.19-0.4 |
- |
- |
- |
- |
21.6 36.8 |
- |
备注:1、深色框内数字表示阀配用标准规格执行机构。
2、表上关闭时的允许压差的条件是△P=P1(P2=0)o
3、最大允许压差不准超过ANSI B16.34或JIS 82201规定的最大值。
4、进口压力P1不准超过关闭时的允许压差。
5、同一格内上方为全开时允许压差,下方为阀全关时允许压差。表上关闭时的允许压差的条件是△P=P1(P2=0)。
法兰距 单位:mm
公称通径 |
A |
JIS 63K RF |
ANSI900 |
ANSI 1500 |
ANSI2500 |
RF SW、BW |
RJ |
RF SW、BW |
RJ |
RF SW、BW |
RJ |
40 |
323 |
333 |
333 |
333 |
333 |
358 |
361 |
50 |
354 |
375 |
378 |
375 |
378 |
400 |
403 |
80 |
431 |
440 |
443 |
460 |
463 |
498 |
504 |
100 |
496 |
510 |
513 |
530 |
533 |
575 |
585 |
150 |
699 |
715 |
718 |
770 |
776 |
820 |
833 |
200 |
895 |
915 |
918 |
972 |
982 |
1020 |
1036 |

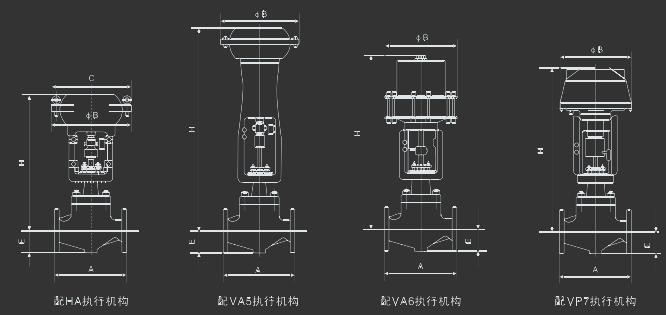

外形尺寸 单位:mm
公称通径 |
执行机构 |
H |
E |
C |
¢B |
ANSI 900
JIS63K |
ANSI1500 |
ANSI2500 |
ANSI900
JIS63K |
ANSI1500 |
ANSI2500 |
P |
E1 |
P |
E1 |
P |
E1 |
40 |
HA3D、R |
735 |
875 |
735 |
875 |
780 |
725 |
100 |
105 |
115 |
363 |
350 |
HA4D、R |
890 |
1030 |
890 |
1030 |
935 |
1080 |
520 |
470 |
50 |
HA3D、R |
765 |
925 |
765 |
925 |
300 |
960 |
110 |
120 |
130 |
363 |
350 |
HA4D、R |
925 |
1085 |
925 |
1085 |
960 |
1120 |
520 |
470 |
80 |
HA3D、R |
800 |
980 |
800 |
980 |
835 |
1005 |
140 |
150 |
165 |
363 |
350 |
HA4D、R |
960 |
1140 |
960 |
1140 |
995 |
1165 |
520 |
470 |
100 |
HA3D、R |
835 |
1015 |
835 |
1015 |
880 |
1050 |
210 |
225 |
260 |
363 |
350 |
HA4D、R |
995 |
1175 |
995 |
1175 |
1040 |
1210 |
520 |
470 |
VA5D |
1380 |
1560 |
1380 |
1560 |
1425 |
1595 |
- |
620 |
VA5R |
1490 |
1670 |
1490 |
1670 |
1535 |
1705 |
- |
620 |
VA6R |
1229 |
1409 |
1229 |
1409 |
1374 |
1444 |
- |
445 |
150 |
HA3D、R |
895 |
1075 |
895 |
1075 |
935 |
1110 |
210 |
225 |
260 |
363 |
350 |
HA4D、R |
1055 |
1235 |
1055 |
1235 |
1095 |
1270 |
520 |
470 |
VA5D |
1440 |
1620 |
1440 |
1620 |
1480 |
1655 |
- |
620 |
VA5R |
1550 |
1730 |
1550 |
1730 |
1590 |
1765 |
- |
620 |
VA6R |
1300 |
1480 |
1300 |
1480 |
1340 |
1515 |
- |
445 |
VP5 |
1080 |
1260 |
1080 |
1260 |
1120 |
1295 |
- |
345 |
200 |
HA4D、R |
1155 |
1395 |
1155 |
1395 |
1185 |
1370 |
280 |
290 |
330 |
520 |
470 |
VA5D |
1545 |
1785 |
1545 |
1785 |
1575 |
1760 |
- |
620 |
VA5R |
1655 |
1895 |
1655 |
1895 |
1685 |
1870 |
- |
620 |
VP6 |
1395 |
1635 |
1395 |
1635 |
1425 |
1610 |
- |
445 |
备注:1. P=常温型上阀盖,E1=伸长型上阀盖。
2、表上日栏尺寸是调节阀不带手轮机构的数值,如果带顶手轮机构,那么要相应加上手轮机构的尺寸,查HA执行机构的技术参数表。
