T9A68Y电动给水调节阀

T9A68Y电动给水调节阀
T6A68Y气动给水调节阀
概述
　 　给水调节阀又称抗气蚀、低噪声、高压差调节阀，是我公司工程技术人员为满足50～600MW火力发电机组配套而开发的新型调节阀，该系列产品经过多次的改进.不断完善。具有新颖性和先进性。

用　　途
　　 安装在电厂锅炉给水管道上作流量调节用。

结构特点
　　 本系列产品采用完全拆装式结构，阀腔内件(包括阀座、阀芯、节流组件、密封件等)均可从阀腔内取出，维护、保养十分方便。阀体不需从管道上割下，可长期使用。
　　阀芯为柱塞体平衡式结构，操纵力矩小。调节灵敏度高。
　　节流组件由多孔板集流式节流环与套筒式节流套组成，且配以均流罩，因此具有小流最高压差无汽蚀、大流量、调节性能好、流体排出梳流无噪音的综合特性。完全满足了锅炉给水工况的要求，有效地实现了高温、高压差流体的流量调节控制。可调性好、调节精度高。
　　节流环可在阀门工作行程的55%之内，实现多级减压节流。
　　阀芯和阀座密封面堆焊司钦莱硬质合金，抗冲刷、耐蚀。

阀　　体
型　　式    锻、铸直通式阀体
公称通径    50、65、80、100、175、225、250、300mm
公称压力    PN250、320或ANSI1500、ANSI2500
连接形式    BW接焊(或按用户要求)
材　　料    WCB 25 20CrMo
上 阀 盖    WCB 25 20CrMo
填　　料    柔性石墨或其它
介质温度    ≤300℃    ≤450℃

阀内组件
阀芯型式    柱塞平衡式、套筒式
流量特性    等百分比或线性
阀座材料    2Cr13，其它不锈钢渗氮或堆焊硬质合金
阀芯材料    2Cr13，其它不锈钢渗氮或堆焊硬质合金

执行机构
型　　式    3610L电子式电动执行机构、ZHAB气动执行机构
作用形式    电关式或电开式，气关式或气开式
供气压力    薄膜式        ≤250Kpa            活塞式：500Kpa
供电电源    220VAC、380VAC 50HZ
额定流最系数(KV值)    1~800t/h(或按用户提供的实际z艺参数设计制造)

性　　能
基本误差    ± 2.5%(电动或气动带定位器)
回　　差    2%(电动或气动带定位器)
死　　区    2.5%(电动或气动带定位器)
泄 漏 量    符合ANSI B16.104-1976IV级或VI级

附　　件: (根据要求配置)电气阀门定位器、空气过滤减压器、阀位变送器、行程开关、增速器、电磁阀、自锁阀、三断保护、手轮机构等

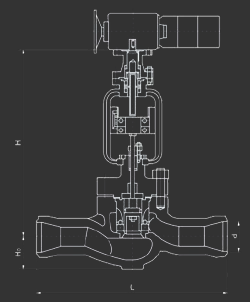

型号	公称通径DN	d	L	H	Ho
T9A68Y-250/320 T6A68Y-250/320	50	50	400	710	120
	65	65	400	710	120
	80	80	500	870	150
	100	100	550	870	150
	175	169	850	875	175
	225	223	900	1060	265
	250	250	1400	1180	265
	300	284	1400	1180	265
