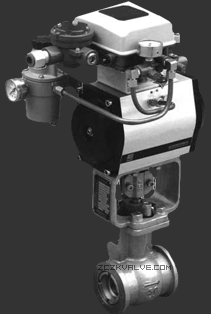

F2071气动偏心旋转调节阀
F2071气动偏心旋转调节阀
概述
F2071系列是一种由自动调芯型部分球面阀芯绕偏心轴旋转而控制流体的角行程调节阀;与球形调节阀相比较。具有小型轻巧、阀容量大、可调比高、只要更换座环就能缩小阀腔(60%, 40%)等特点。
阀 体
型 式 偏心角行程型
公称通径 20-300mm
公称压力 PN16、 40、64
ANSI 150、300、600
JIS 10K、 20K、 30K、40K,
JIS 30K、40K及ANSI 600、无法兰式
注:适用于DN25-80
连接型式 对夹式 法兰式
材 料 铸钢(ZG230-450 )、铸不锈钢、(ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, ZG316L)等
上 阀 盖 标准型-45~+400℃ 但请注意材质的使用温度压力范围。
填 料 聚四氟乙烯柔性石墨。
执行机构 型 式 DA SR气动活塞执行机构,6300RA气动活塞执行机构
供气压力 400-700kPa
气源接口 G1/8"、G1/4"
环境温度 -30~+70℃
阀内组件
阀芯型式 部分球面
流量特性 近似线性
材 料 阀芯:不锈钢(1Cr18Ni9、1Cr18Ni12Mo2Ti、316L)耐腐蚀合金等
阀芯转角 60°
性 能
泄 漏 量 金属阀座:符合ANSI B16.104 IV级、小于额定的Cv的0.01%
软阀座:符合ANSI B16.104 VI级, 小于额定Cv的10-7
回 差 1%(带定位器) 3%(不带定位器)
线 性 土2%(带定位器)
备注:采用标准的V型聚四氟乙烯填料。
可调范围 R:全腔型……………………100:1
60%缩腔型……………………60:1
40%缩腔型……………………40:1
附 件: (根据要求配置)定位器,空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它。
阀体、阀内件材质组合及使用温度范围·阀座允许泄露量
阀体材质:ZG230-450、1Cr18Ni9Ti
阀体材质 |
ZG230-450、1Cr18Ni9Ti |
阀板 |
材质 |
ZG1Cr18Ni9Ti |
处理 |
镀硬铬 |
镀硬铬 |
镀硬铬 |
部分堆焊司太莱合金 |
部分堆焊司太莱合金 |
阀杆 |
材质 |
17-4PH |
17-4PH |
17-4PH |
17-4PH |
17-4PH |
处理 |
析出硬化热处理 |
轴承 |
材质 |
316 |
316 |
316 |
316 |
316 |
处理 |
镀硬铬 |
镀硬铬 |
镀硬铬 |
镀硬铬 |
镀硬铬 |
压圈 |
材质 |
316 |
316 |
316 |
316 |
316 |
密封环 |
形式 |
FN形 |
Fv形 |
CS形 |
H形 |
HS形 |
材质 |
强化聚四氟乙烯 |
SUS630 |
SUS316 |
处理 |
加二硫化外钼 |
加碳纤维 |
析出硬化热处理 |
部分堆焊司太莱合金 |
垫环 |
NBR O形圈 |
VITON O形圈 |
316 |
- |
- |
阀座允许泄漏量 |
ANSI |
Class VI |
Class VI |
- |
Class IV |
Class IV |
额定Cv |
微气泡级 |
微气泡级 |
0.000001%以内 |
0.01%以内 |
0.01%以内 |
使用温度范围℃ |
SCPH2阀体 |
-5~+60 |
-5~+180 |
-5~+250 |
-5~+400 |
-5~+400 |
SCS13A阀体 |
-45~+60 |
-10~+180 |
-45~+250 |
-45~+400 |
-45~+400 |
注:由于密封环的材质、处理方法不同、其使用温度·压力范围不同,具体请咨询我公司技术部门。
阀体材质:1 Cr18Ni12Mo2Ti
阀体材质JIS/ASTM |
ZG1Cr18Ni12Mo2Ti、CF8M |
阀板 |
材质 |
ZG1Cr18Ni12Mo2Ti |
处理 |
镀硬铬 |
镀硬铬 |
镀硬铬 |
部分堆焊司太莱合金 |
阀杆 |
材质 |
316 |
316 |
316 |
316 |
处理 |
- |
轴承 |
材质 |
316 |
316 |
316 |
316 |
处理 |
镀硬铬 |
镀硬铬 |
镀硬铬 |
镀硬铬 |
压圈 |
材质 |
316 |
316 |
316 |
316 |
密封环 |
形式 |
FN形 |
FV形 |
CS形 |
HS形 |
材质 |
强化聚四氟乙烯 |
SUS316 |
处理 |
加二硫化外钼 |
加碳纤维 |
部分堆焊司太莱合金 |
垫环 |
NBR O形圈 |
VITON O形圈 |
316 |
-- |
阀座允许泄漏量 |
ANSI |
Class VI |
Class VI |
- |
Class IV |
额定Cv |
微气泡级 |
微气泡级 |
0.000001%以内 |
0.01%以内 |
使用温度范围℃ |
-45~+60 |
-10~+180 |
-45~+250 |
-45~+400 |
硬阀座 |
软阀座 |
公称通径DN |
全腔型 |
60%缩腔 |
40%缩腔 |
全腔型 |
25 |
14 |
- |
6 |
14 |
40 |
30 |
- |
12 |
30 |
50 |
55 |
- |
22 |
50 |
65 |
100 |
- |
40 |
85 |
80 |
150 |
- |
60 |
120 |
100 |
250 |
- |
100 |
195 |
125 |
350 |
- |
140 |
290 |
150 |
600 |
360 |
240 |
480 |
200 |
1000 |
600 |
400 |
800 |
250 |
1400 |
840 |
560 |
1150 |
300 |
1950 |
1200 |
780 |
1550 |

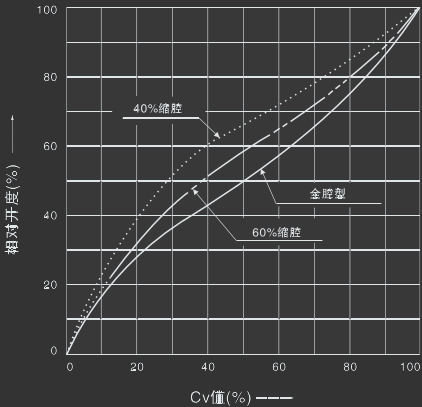

流量特性

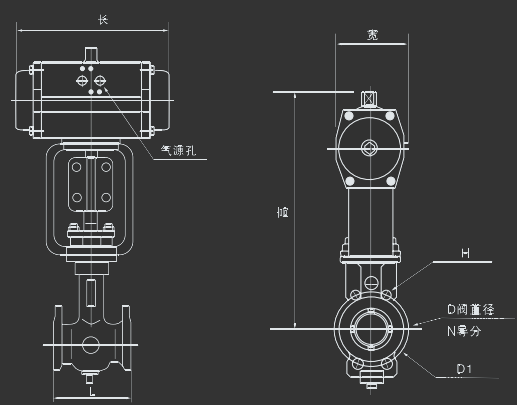

ANSI 600外形尺寸长x宽x高(法兰中心至最高点距离)(不包括附件) 单位:mm
执行机构 外形尺寸 DN |
25 |
40 |
50 |
65 |
80 |
DA63 |
双作用 |
196x80x300 |
196x80x310 |
|
|
|
SR75 |
单作用 |
234x80x300 |
234x80x310 |
|
|
|
DA75 |
双作用 |
234x80x300 |
234x80x310 |
234x80x325 |
234x80x345 |
234x80x360 |
SR85 |
单作用 |
250x106x300 |
250x106x310 |
250x106x325 |
250x106x345 |
250x106x375 |
DA85 |
双作用 |
250x106x300 |
250x106x340 |
250x16x355 |
250x106x365 |
250x106x375 |
SR100 |
单作用 |
297x123x350 |
297x123x360 |
297x123x375 |
297x123x385 |
297x123x395 |
DA100 |
双作用 |
|
|
|
|
297x123x410 |
DA125 |
双作用 |
404x148x380 |
404x148x390 |
404x148x415 |
404x148x425 |
404x148x440 |
SR125 |
单作用 |
|
|
|
|
404x148x440 |
SR160 |
单作用 |
|
|
|
|
522x187x480 |
SR160RSA |
双作用 |
|
|
|
|
|
63235RA |
单作用 |
|
|
|
|
380x185x490 |
63235RA |
单作用 |
|
|
|
|
|
63235RAS |
双作用 |
|
|
|
|
612x265x590 |
63280RA |
单作用 |
|
|
|
|
|
63280RAS |
双作用 |
|
|
|
|
|
法兰距L(对夹) |
102 |
114 |
124 |
143 |
165 |
法兰距(法兰) |
127 |
165 |
178 |
190 |
203 |
