V1071造纸专用气动V型球阀
V1071造纸专用气动V型调节球阀
概述

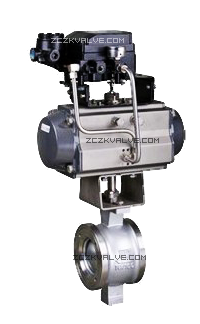

V1071型造纸专用气动V型调节球阀由气动活塞式执行机构和带V型切口的部分球面形的整体式球阀组成。属旋转类调节球阀。
气动V型调节球阀以压缩空气为动力源,接受控制系统来的4-20mA DC(0-1 OmADC)讯号,通过电气转换器或电一气阀门定位器将电信号转换成阀门动作所需要的气信号,对球阀进行
调节。
气动V型调节球阀,其流道通畅,流量系数大,可调范围大,密封性能好。其带V型切口的阀芯,对阀座具有良好的剪切作用,使该产品适用于石油化工、造纸、污水处理及冶金等行业,对含有纤维和颗粒的悬浊液介质进行流量控制,特别适用于制浆、造纸生产过程中的纸桨、白水、黑液、白液等悬浮颗粒流体及浓浊浆状流体介质的自动调节。
气动活塞式执行机构可分为单作用和双作用两种。双作用使用在失电或失气时,阀门处于失电或失气时的位置,以确保继续生产。单作用在失电或失气时,阀门处于原始极限位置(全关或全闭),以确保生产过程处于安全位置。
阀 体
型 式 直通式铸造球阀
公称通径 25-400mm
公称压力 PN16、40、64、ANS1150、300、JIS 10K、20K、30K(DN25-250)
连接型式 对夹式(管道法兰标准GB/T9119-2000)
法兰式(DN300-400mm)
法兰式标准:J B/T79-94、ANSI B16.5-1981、JIS B2201-1984
材 料 WCB. ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti、Ti、(CF8、CF8M、CF3、CF3M)、(SCPH2、SCS13A、SCS14A)
注:可根据用户要求提供其它材料
上 阀 盖 标准型(与阀体一起铸造)
工作温度 -20-250℃
填 料 聚四氟乙烯石棉填料、柔性石墨填料
性 能 (带定位器的指标值)
基本误差 士2.0%、士1.5%
回 差 2.0%、1.5%
死 区 0.8%、0.6%
始终点偏差 士2.5%
允许泄漏量 l/h软密封:IEC534-4 VI级;硬密封:1 x 10-4阀额定容量(IEC53-4,IV级)
执行机构
型 式 GTX单作用气动活塞执行机构(带弹簧复位)
GTD双作用气动活塞执行机构
供气压力 0.4-0.7MPa
气源接口 1 /4NPT
作用型式 单作用:气关式或气开式
双作用:根据信号转换控制阀开、阀关
阀内组件
阀芯形式 带V型切口的部分球面形
流量特性 近似等百分比特性
材 料 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L
阀芯转角 90°
可调范围 300: 1
附 件(根据要求配置): 定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,气动加速器,保位阀,其它。
双作用执行机构PN16、4.0阀体 允许压差 单位:MPa
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
执行机构 |
允许压差 |
GTD75 |
软密封 硬密封 |
关闭△P |
3.21 |
2.41 |
1.31 |
|
|
|
|
|
|
|
|
|
0.74 |
0.52 |
0.31 |
|
|
|
|
|
|
|
|
|
关闭△P |
4.99 |
4.10 |
3.13 |
|
|
|
|
|
|
|
|
|
0.74 |
0.52 |
0.31 |
|
|
|
|
|
|
|
|
|
GTD92 |
|
关闭△P |
3.97 |
3.77 |
3.37 |
2.16 |
1.29 |
0.70 |
|
|
|
|
|
|
1.72 |
1.27 |
0.83 |
0.53 |
0.30 |
0.16 |
|
|
|
|
|
|
关闭△P |
4.99 |
4.99 |
4.99 |
4.99 |
2.80 |
1.33 |
|
|
|
|
|
|
1.72 |
0.83 |
0.53 |
0.30 |
0.16 |
|
|
|
|
|
|
|
GTD118 |
软密封 硬密封 |
关闭△P |
|
|
3.37 |
2.15 |
1.29 |
1.25 |
|
|
|
|
|
|
|
|
1.33 |
0.87 |
0.49 |
0.28 |
|
|
|
|
|
|
关闭△P |
|
|
4.99 |
4.99 |
2.80 |
2.62 |
|
|
|
|
|
|
|
|
1.33 |
0.87 |
0.49 |
0.28 |
|
|
|
|
|
|
GTD160 |
软密封 硬密封 |
关闭△P |
|
|
|
|
|
2.05 |
0.70 |
|
|
|
|
|
|
|
|
|
|
0.48 |
0.16 |
|
|
|
|
|
关闭△P |
|
|
|
|
|
4.52 |
1.56 |
|
|
|
|
|
|
|
|
|
|
0.48 |
0.16 |
|
|
|
|
|
GTD210 |
软密封 硬密封 |
关闭△P |
|
|
|
|
|
2.05 |
2.03 |
1.15 |
0.68 |
|
|
|
|
|
|
|
|
0.82 |
0.45 |
0.25 |
0.19 |
|
|
|
关闭△P |
|
|
|
|
|
4.52 |
4.50 |
2.31 |
1.43 |
|
|
|
|
|
|
|
|
0.82 |
0.45 |
0.25 |
0.19 |
|
|
|
GTD254 |
软密封 硬密封 |
关闭△P |
|
|
|
|
|
|
2.03 |
2.54 |
1.54 |
0.68 |
|
|
|
|
|
|
|
|
0.81 |
0.52 |
0.40 |
0.13 |
|
|
关闭△P |
|
|
|
|
|
|
4.50 |
4.97 |
3.23 |
1.13 |
|
|
|
|
|
|
|
|
0.81 |
0.52 |
0.40 |
0.13 |
|
|
GTD255 |
软密封 硬密封 |
关闭△P |
|
|
|
|
|
|
|
2.54 |
1.54 |
1.52 |
0.84 |
0.62 |
|
|
|
|
|
|
|
0.91 |
0.69 |
0.29 |
0.15 |
0.11 |
关闭△P |
|
|
|
|
|
|
|
4.97 |
3.23 |
2.68 |
1.47 |
1.11 |
|
|
|
|
|
|
|
0.91 |
0.69 |
0.29 |
0.15 |
0.11 |
GTD300 |
软密封 硬密封 |
关闭△P |
|
|
|
|
|
|
|
|
|
2.11 |
1.82 |
1.31 |
|
|
|
|
|
|
|
|
|
0.70 |
0.38 |
0.28 |
关闭△P |
|
|
|
|
|
|
|
|
|
3.72 |
3.25 |
2.52 |
|
|
|
|
|
|
|
|
|
0.70 |
0.38 |
0.28 |
注:1、表中数据为标准配置,可配用不同执行机构或改变填料材质改变允许压差
2、气源压力为0.4MPa(G)下
单作用执行机构PN1.6, 4.0阀体 允许压差 单位:MPa
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
执行机构 |
允许压差 |
GTX92 |
软密封 硬密封 |
关闭△P |
1.47 |
0.98 |
0.49 |
|
|
|
|
|
|
|
|
|
0.34 |
0.23 |
0.12 |
|
|
|
|
|
|
|
|
|
关闭△P |
4.29 |
0.60 |
0.90 |
|
|
|
|
|
|
|
|
|
0.34 |
0.23 |
0.12 |
|
|
|
|
|
|
|
|
|
GTX118 |
软密封 硬密封 |
关闭△P |
2.58 |
1.79 |
1.01 |
0.58 |
0.35 |
|
|
|
|
|
|
|
0.60 |
0.53 |
0.45 |
0.16 |
0.08 |
|
|
|
|
|
|
|
关闭△P |
4.99 |
3.66 |
2.33 |
1.13 |
0.35 |
|
|
|
|
|
|
|
0.60 |
0.42 |
0.24 |
0.16 |
0.08 |
|
|
|
|
|
|
|
GTX160 |
软密封 硬密封 |
关闭△P |
3.97 |
3.00 |
2.03 |
1.27 |
0.76 |
0.33 |
|
|
|
|
|
|
1.10 |
0.79 |
0.49 |
0.31 |
0.17 |
0.08 |
|
|
|
|
|
|
关闭△P |
4.99 |
4.99 |
4.99 |
2.86 |
1.41 |
0.45 |
|
|
|
|
|
|
1.10 |
0.49 |
0.31 |
0.17 |
0.08 |
|
|
|
|
|
|
|
GTX210 |
软密封 硬密封 |
关闭△P |
|
|
|
2.15 |
1.29 |
1.11 |
0.23 |
|
|
|
|
|
|
|
|
0.79 |
0.44 |
0.25 |
0.06 |
|
|
|
|
|
关闭△P |
|
|
4.99 |
4.99 |
2.80 |
2.31 |
0.51 |
|
|
|
|
|
|
|
0.79 |
0.79 |
0.44 |
0.25 |
0.06 |
|
|
|
|
|
GTX254 |
软密封 硬密封 |
关闭△P |
|
|
|
|
|
2.05 |
0.88 |
0.43 |
0.21 |
|
|
|
|
|
|
|
|
0.56 |
0.20 |
0.10 |
0.08 |
|
|
|
关闭△P |
|
|
|
|
|
4.52 |
1.98 |
0.86 |
0.45 |
|
|
|
|
|
|
|
|
0.56 |
0.20 |
0.10 |
0.08 |
|
|
|
GTX255 |
软密封 硬密封 |
关闭△P |
|
|
|
|
|
|
2.13 |
1.19 |
0.70 |
0.27 |
|
|
|
|
|
|
|
|
0.46 |
0.25 |
0.19 |
0.05 |
|
|
关闭△P |
|
|
|
|
|
|
4.50 |
2.35 |
1.45 |
0.39 |
|
|
|
|
|
|
|
|
0.46 |
0.25 |
0.19 |
0.05 |
|
|
GTX300 |
软密封 硬密封 |
关闭△P |
|
|
|
|
|
|
|
2.54 |
0.54 |
0.98 |
0.52 |
0.52 |
|
|
|
|
|
|
|
0.71 |
0.54 |
0.19 |
0.09 |
0.09 |
关闭△P |
|
|
|
|
|
|
|
4.97 |
3.23 |
1.63 |
0.88 |
0.88s |
|
|
|
|
|
|
|
0.71 |
0.54 |
0.19 |
0.09 |
0.09 |
外形尺寸及重量 V1657-16型单位:mm
公称通径DN |
L |
H1 |
H2 |
L1 |
D1 |
重量Kg |
25 |
50 |
177 |
57 |
155 |
85 |
16 |
40 |
60 |
183 |
63 |
110 |
17 |
50 |
75 |
203 |
92 |
203 |
125 |
19 |
65 |
85 |
210 |
100 |
145 |
21 |
80 |
100 |
225 |
108 |
160 |
23 |
100 |
115 |
233 |
117 |
290 |
180 |
27 |
125 |
135 |
280 |
140 |
210 |
38 |
150 |
160 |
303 |
177 |
240 |
47 |
200 |
200 |
335 |
200 |
368 |
295 |
75 |
250 |
245 |
379 |
252 |
355 |
107 |
300 |
334 |
410 |
270 |
410 |
180 |
350 |
414 |
430 |
320 |
450 |
470 |
260 |
400 |
490 |
480 |
390 |
525 |
360 |
