VA7010系列开关式电动阀

VA7010系列开关式电动阀

>

  产品简介

　　 VA7010系列开关式电动阀由VA7010系列阀门驱动器和VA7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭或开启，使室温始终保持在温控器设定的温度范围内。 VA7010系列电动阀之驱动器与阀体采用螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。

驱动器主要技术参数

型号	额定电压	功率	驱动方式	与SRV2000阀配合动作时间	净重KG
VA7010-220	AC220V±10%	7W	单向电机驱动 阀门弹簧复位	全开时间：通电后约10S 关闭时间：断电后约5S	0.3
VA7010-110	AC110V±10%
VA7010-24	AC24V±10%


铜阀主要技术参数

产品型号	阀门形式	连接螺纹	流量系数KV	关闭压差(MPa)	工作 介质	流体 温度	环境 温度	储存 温度	承压 (Mpa)
VA7010-215	常闭二通阀	G1/2	1.5	0.25	冷冻/热水	2-94℃	0-60℃最大相对湿度为不凝露	-20~+65℃最大相对湿度为不凝露	1.6
VA7010-315	混合三通阀	G1/2	1.5	0.25
VA7010-220	常闭二通阀	G3/4	2.5	0.1
VA7010-320	混合三通阀	G3/4	2.5	0.1
VA7010-225	常闭二通阀	G1	4.8	0.06
VA7010-325	混合三通阀	G1	4.8	0.06

外形尺寸

型号	尺寸(mm)		净重(Kg)
	A	B
VA7010-215	58	113	0.60
VA7010-315	58	128	0.70
VA7010-220	61	124	0.65
VA7010-320	61	137	0.80
VA7010-225	71	129	0.70
VA7010-325	71	145	0.90


材质说明

阀体材料：锻造黄铜           阀杆材料：不锈钢（A1S1302）
密封材料：丁腈橡胶（NBR）    驱动器底盘：压铸铝合金
驱动器盖：阻燃ABS工程塑料   工作介质：水
介质温度≤94℃

操作及注意事项

　　 马达罩壳防止滴水渗入。当阀装于水平管道时，安装位置与垂直平面夹角不超过85º，如图二所示。当阀门装在垂直管道上时，马达罩必须防止滴水渗入。
　　 拔动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开状态，每当电流首次通过电动阀时，手动杆会再设定至自动位置。
　　
安装须知

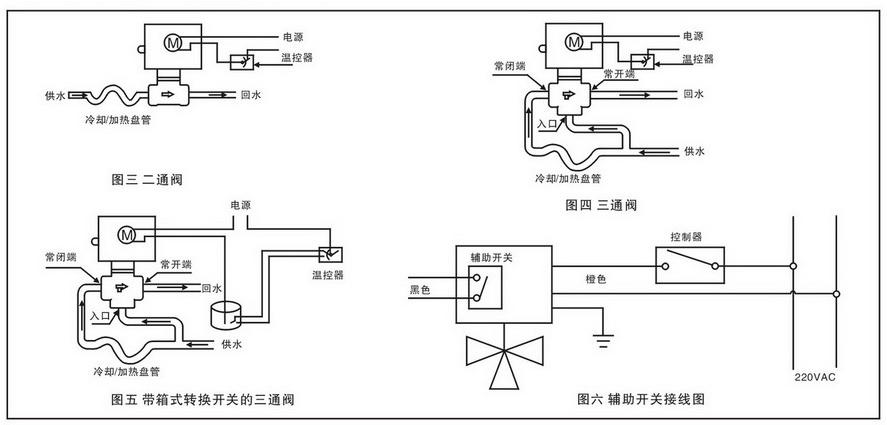

　　 常闭二通阀和混合三通阀的安装如图形3、4所示，对于高层建筑物，应在底层支管上采用减压阀。安装阀体时，应注意阀体的箭头指向，若带有辅助开关，其按线如图6所示。
