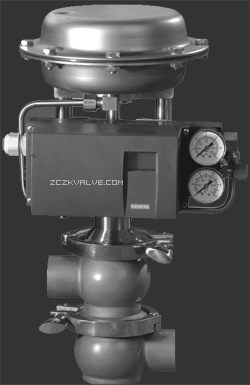

WSZ卫生级气动直通调节阀

WSZ卫生级气动直通调节阀
概述
　 　WSZ系列卫生级气动直通调节阀具有结构紧凑、装拆方便、调节精度高等优点，流量大、可调范围广、流量精度高、配用不同的多弹簧执行机构，输出力大等特点。适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。完全符合EHEDG规范及3AS标准。

技术要点
1、采用全不锈钢材质制造，洁净，无腐蚀。
2、阀体采用自排放角形结构，无流动死角、无凹坑，流道通畅，易清洗，无积液、积垢。
3、完美支持CIP清洗和SIP消毒系统。
4、完美支持灭菌注射用水(WFI )系统。
5、单座密封机构，可严密关闭。
6、所有密封均采用PDA认证密封件，保证洁净工况。
7、阀体内表面经电子打磨，表面粗糙度可达到0.4微米(客户可指定抛光要求)。

阀　　体
型　　式    角型球体式
公称通径    DN15-100mm
公称压力    PN10、16(全真空)
连接型式    卡箍式、螺纹式、平焊式、法兰式    (无合同约定。按卡箍式连接供货)
材　　料    304、316、316L
温度范围    -20-150℃
密封材料    FKM
表面光洁度  Ra0.4um

阀内组件
阀芯型式    单座柱塞型阀芯
流量特性    等百分比、线性、快开
材　　料    304、316、316L
密封形式    软密封、硬密封

执行机构
型　　式    66型多弹簧式薄膜执行机构
薄膜有效面积160cm2、310cm2
弹簧范围    20-100、80-240Kpa
供气压力    0.14、0.16、0.28、0.4Mpa
气源接头    RC1/4
环境温度    -30-+70℃
作用型式    故障一关或故障一开

性　　能
泄 漏 量    金属阀座:符合ANSIB16.104-1976IV，小于额定CV的0.01%
　　　　　　软 阀 座:符合ANSIB16.104-1976IV，小于额定CV的0.01%
　　　　　　快开阀芯:小于额定CV的0.00001%
回　　差    小于全行程的1%(带定位器)
　　　　　　小于全行程的3%(不带定位器)
可调范围    50:1

附　　件: 定位器、限位开关、阀位传送器、气锁阀、手轮机构等。

多弹簧式薄膜执行机构具有体积小，重量轻、操作维修方便等特点。	阀座可采用分离式设计，适用所有结构类型，是阀座缩径的解决方案。	执行机构配有智能型定位器，可以在现场通过按键和LCD进行操作，也可以通过HAR下接口或PROHBUSPa协议选用SIMATICPDM过程设备管理软件对其进行操作。
