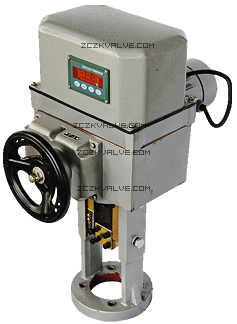

SKZ型系列电动执行器

　　SKZ型系列电动执行器是新一代的机电一体化产品，由单片微处理器和外围芯片组成控制单元，接受标准信号，经CPU运算处理后，直接带动调节阀位移的执行机构。执行机构各安装尺寸及力矩达到原标准型号一致，用户不需另外设计尺寸。广泛应用于发电、冶金、石油、化工、轻工等；
特　　点
  ●仅需配上输入信号线及单相交流电源，即可控制运转。无需配伺服放大器
  ●调节无需开盖，通过操作面板就可以实现，操作简单易懂
  ●采用4位高亮度LED数码管，可以准确而又清晰显示运行状态及报警信息
  ●控制过程中设有断信号设定功能
  ●位置发送器采用齿轮式传动，确保限位可靠准确
  ●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠

型号编制说明
    SKZ-310(H)
    SK：机电一体化型  Z：直行程  310：输出力
　　H：有“H”为户外型；无“H”为标准型(选择项)

技术参数

项目名称	SKZ标准型(不带H)		SKZ户外型(带H)
控制机构	输入信号	4-20mAdc,0-10VDC,1-5VDC,低电平开关量
	反馈信号	4-20mA DC
	死区	0.4%-3%
	基本误差	±2.5%
	回差	≤1.5%
	限位	开侧，闭侧
	开度检测	精密导电塑料电位器
动力	动力	220V,50HZ
	驱动电机	伺服电机
附属机构	加热器	选择件
	手动机构	手轮
安装条件	环境温度	无加热器-25~+70℃
	相对湿度	<95%
	环境气体	无腐蚀性气体
	接线口	十四线插头		接线柱
	防护等级			IP65

型号	额定负载 (N)	额定行程 (mm)	全行程时间 (S)	额定电流 (A)	质量 (Kg)
SKZ-310 SKZ-310H	4000	10	8	0.65	50
		16	12.5
		25	20
		30	24
SKZ-410 SKZ-410H	6400	18	16	0.65	50
		30	24
		40	32
		60	50
SKZ-510 SKZ-510H	16000	30	16	1.5	95
		50	30
		60	40
		100	60
SKZ-610 SKZ-610H	25000	30	16	2.5	110
		50	30
		60	40
		100	60

型号	长x宽x高	阀杆连接螺孔	法兰	法兰	法兰	公称通径	连接头至法兰底端
	AXBXC	F	连接孔距E	连接孔距E	吻合内径G	Dg	行程	L
SKZ310	230x460x490	M8	Φ80	2-Φ11	Φ60	25,32,40,50	10	85.5
							16	79.5
							25	70.5
SKZ410	230x530x540	M12x1.25	Φ105	4-Φ11	Φ80	65,80,100	40	107
	230x460x575	M16x1.5	Φ118	4-Φ11	Φ95	125,150	60	112
SKZ510	260x630x625	M16x1.5	Φ118	4-Φ11	Φ95	200	60	113
	260x630x645	M20x1..5	Φ130	4-Φ18	Φ100	250,300	100	93
SKZ610	260x720x625	M16x1.5	Φ118	4-Φ11	Φ95	400,500	60	113
	260x720x645	M20x1.5	Φ130	4-Φ18	Φ100	500,600	100	95
