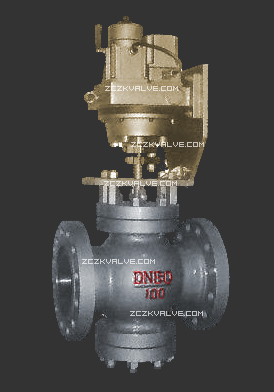

T940H型电动调节阀
概述 T940H型
电动调节阀是DKG型电动单元组合仪表中的执行机构,和回转式给水阀两部分组成。他接受统一的标准信号0-10mA(DC)或4-
20mA(DC)经伺服放大器放大,使电机带动减速器运行而产生轴向推力,使阀芯作用相应移动,从而达到对压力、流量、温度、液位等工艺参数的调节。
电动直通单座
调节阀,具有泄漏量小的优点,但不平衡力较大,故工作压差不宜过高。电动直通双座
调节阀,具有流通能力大,不平衡力小等优点。广泛应用于化工、石油、冶金、电力、轻纺、等工业生产过程的自动调节中。
主要技术参数输入信号0-10mA 4-20mA
输入电阻200欧姆
输放通道3个
电源电压220VAC 50HZ
灵每度150微安
非线性偏差≤95%
使用环境温度:0~ +55℃
泄漏量III级
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径dN(mm) |
10 |
12 |
15 |
20 |
额定流量系数KV |
T940 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1000 |
T941 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
流量特性 |
直线、等百分比 |
推力Kg |
640 |
640 |
640 |
1600 |
电动执行器 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
作用方式 |
电开式、电关式 |
输入信号 |
0-10mA或4-20mA |
主要技术指标
公称压力PN16按J878-59铸铁法兰选定;
公称压力PN40、64按JB79-59铸钢法兰选定。
铸铁HT200:公称压力1.6MPa,工作温度-20-+200℃;
铸钢ZG25:公称压力4.0、6.4Mpa,工作温度-40~+250℃(带散热片时最高工作温度可达-40~+450℃);
铸不锈钢:ZG1Cr18Ni9Ti,公称压力4.0、6.4MPa,工作温度-60~+250℃;(带散热片时最高工作温度可达-60~+450℃
性能指标
公称 压力 PN (MPa) |
公称 通径 DN (mm) |
水压试 验压力 PS (MPa) |
给水 温度t ≤℃ |
设计’ 压差 △ P (MPa) |
最大流 通面积 fmax (cm2) |
最大 流量 Qmax (T/h) |
2.5 |
50 |
3.8 |
105 |
0.4 |
1.89 |
12.1 |
65 |
2.72 |
17.4 |
80 |
3.56 |
22.8 |
100 |
6.14 |
39.3 |
150 |
12.26 |
78.5 |
4 |
50 |
6 |
105 |
0.5 |
1.89 |
13.6 |
65 |
2.72 |
19.5 |
80 |
3.56 |
25.5 |
100 |
6.14 |
44.0 |
10 |
50 |
15 |
170 |
0.8 |
5.76 |
50.3 |
80 |
5.14 |
45.6 |
100 |
8.96 |
78.8 |
150 |
18.28 |
160.9 |
200 |
33.38 |
293.36 |
外形尺寸
公称压力PN (MPa) |
公称通径DN (mm) |
主要外形尺寸和连接尺寸 |
L |
H |
H1 |
D |
D1 |
D2 |
D6 |
b |
f |
F1 |
n |
q |
2.5 |
50 |
230 |
238 |
165 |
160 |
125 |
100 |
不 带 凹 下 部 份 |
20 |
3 |
不 带 凹 下 部 份 |
4 |
¢18 |
65 |
290 |
248 |
175 |
180 |
145 |
120 |
22 |
3 |
8 |
¢18 |
80 |
310 |
267 |
190 |
195 |
160 |
135 |
22 |
3 |
8 |
¢18 |
100 |
350 |
279 |
210 |
230 |
190 |
160 |
24 |
3 |
8 |
¢23 |
150 |
480 |
338 |
280 |
300 |
250 |
218 |
30 |
3 |
8 |
¢25 |
4 |
50 |
230 |
238 |
165 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4 |
¢18 |
65 |
290 |
248 |
175 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8 |
¢18 |
80 |
310 |
267 |
190 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8 |
¢18 |
100 |
350 |
279 |
210 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8 |
¢23 |
10 |
50 |
300 |
242 |
170 |
195 |
145 |
115 |
88 |
28 |
3 |
4 |
4 |
¢25 |
80 |
380 |
280 |
188 |
230 |
180 |
150 |
121 |
34 |
3 |
4.5 |
8 |
¢25 |
100 |
430 |
280 |
212 |
265 |
210 |
175 |
150 |
38 |
3 |
4.5 |
8 |
¢30 |
150 |
550 |
330 |
268 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12 |
¢34 |
200 |
650 |
380 |
310 |
430 |
360 |
315 |
260 |
54 |
3 |
4.5 |
12 |
¢40 |
