ZDLS型电动角形高压调节阀

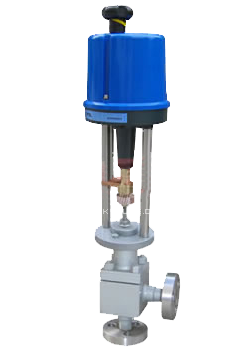

ZDLS型电动角形高压调节阀电动高压角式调节阀-温州哲成阀门
概述
ZDLS型电动角形高压调节阀,由PS系列和3610系列直行程电动执行机构和低流阻角式单座阀组成。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小,特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。



主要参数
公称通径(mm) 6 10 15 25
阀座直径(mm) 3 4 6 4 5 7 8 10 6 7 8 10 12 7 8 10 12 16 20
流量系数Kv 0.04 0.1 0.1 0.4 0.4 1 1.6 2.5 4 6.3 8
0.16 0.4 0.16 1 1.6 2.5 0.63 1 1.6 2.5 4
0.063 0.25 0.25 0.63
公称通径(mm) 32 40 50 65 80 100 125 150 200
阀座直径(mm) 16 20 30 20 38 30 50 38 65 50 80 65 100 65 125 100 150 125 200
流量系数 6.3 8 16 8 25 16 40 25 63 40 100 63 160 100 250 160 400 250 600
可调范围 Kv值<18时 R=20:1;Kv值>18时 R=30:1
公称压力 1.6、4.0、6.4、10、16、22、32MPa
阀芯形式 套筒导向单座柱塞型阀芯
流量特性 直线
作用形式 电开式、电关式
工作温度 普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃
法兰标准 符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
控制信号 4~20mA.DC; 1~5V.DC; 0~10V.DC (与所配执行机构有关)
电 源 S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)

电动角形调节阀
公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300
阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
可调范围 30:1
公称压力 标准产品1.6、4.0、6.4MPa;
阀芯形式 单座柱塞型阀芯
流量特性 直线、等百分比
工作温度 普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃
法兰标准 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产
注:工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。

主要技术性能指标

泄 漏 率: IV 级, 小于额定流量的10-4
回  差: 配3610L 执行机构为2.0%; 配PSL执行机构为 1.0%
基本误差: 配3610L执行机构为±2.5%; 配PSL执行机构为±1.0%注:测试使用的填料为标准聚四氟乙烯填料。

主要零部件材料

阀体材质: ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
芯座材质:1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等
填料材质:聚四氟乙烯、柔性石墨

允许压差
公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300
阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
执行机构 允许压差△P(MPa)
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204 4.31 2.76 1.76 1.04 0.69 0.44
PSL208 1.86 1.23 0.78 0.50 0.35 0.20
PSL320 1.26 0.87 0.49 0.32 0.22
配3610L 361LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
361LSB-50 4.79 3.06 1.96 1.16 0.76 0.49
361LSC-65 1.51 0.99 0.64 0.41 0.28
361LSC-99 0.63 0.44 0.25 0.16 0.11
注:(1)实际配置需根据具体工艺参数确定。
  (2)如果允许压差不清楚或最大工作压差超出列表范围,请与我们联系,采取适当的方法可解决。
电动角式高压调节阀-温州哲成自控阀门

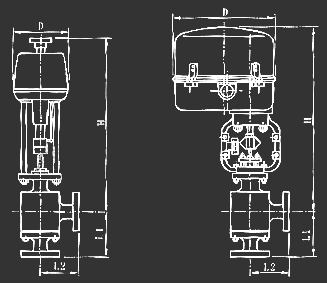

外形尺寸及重量
公通径(mm) 20 25 32 40 50 65 80 100 125 150 200
L1(mm) 98 105 105 120 135 190 225 270 315 367
L2(mm) PN1.6MPa 85 95 115 115 130 145 155 175 200 240 300
PN4.0MPa 85 95 115 115 130 145 155 175 200 240 300
PN6.4MPa 100 115 130 130 150 170 190 215 250 275 325
配PSL H(mm) 普通型 753 761 789 778 793 819 858 893 921 951 956
散热片型 883 891 919 908 923 892 1021 1056 1120 1150 1156
D(mm) 176
重量(KG) 13.5 22.5 25.5 29.5 50 60 78 119 157 255
配361L H(mm) 普通型 516 542 552 688 744 783 818 976 1006 1036
散热片型 646 654 682 818 907 946 981 1175 1205 1235
D(mm) 225 310
重量(KG) 21 30 33 41 45 65 75 93 172 210 308
注:此表数据为标准配置数据,会因执行机构配置不同而变化。

订货须知

订货时请填写《规格书》或注明以下内容:
一、1..若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV。
  2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性。
  5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
