WG657气动高温调节蝶阀

WG657气动高温调节蝶阀 WG657气动高温调节蝶阀-温州哲成自控阀门

WG658气动高温蝶阀
用途及特点
　　WG657(WG658)系列高温蝶阀由于采用了耐高温材料以及其独特的结构形式。在低压差的场合下，最高使用温度可达11 00℃。它具有结构简单、操作方便、流通能力大等优点。因此被广泛用于工业部门对生产过程的自动控制或远距离控制。

采用标准
　　1、设计：参照GB12338。
　　2、结构长度：参照GB12221-89。
　　3、法兰标准：JB/T79.1-94；GB/T9119-2000；ANSI、JIS、DIN及其它标准。

阀　　体
型　　式    扁平偏置式铸造阀体
公称通径    DN125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400
公称压力    0.1Mpa
连接方式    DN125-500对夹式、DN600-1400法兰连接
法兰标准    JB/T79.1-94
材　　质    1Cr18Ni9、1Cr18Ni12Mo2Ti(450-650℃)、ZG40Cr25Ni20、ZG35Cr26Ni12(650-1100℃)
上阀盖    加长型A型：450℃~+650℃、B型：650~+1100℃
注：以上温度范围在材料的使用压力·温度范围内。
填　　料    柔性石墨

阀内组件
阀板型式    平板形
阀板材质    1Cr18Ni9、1Cr18Ni12Mo2Ti(450-650℃)、ZG40Cr25Ni20、ZG35Cr26Ni12(650-1100℃)
转轴材质    1Cr18Ni12Mo2Ti、GH132、ZG40Cr25Ni20、ZG35Cr26Ni12
流量特性    近似等百分比
阀板转角    90°

执行机构类型
类　　型    单作用气动活塞式执行机构(带弹簧复位)GTX、双作用气动活塞式执行机构GTD
供气压力    0.4-0.7Mpa
气源接口    1/4"NPT
作用型式    单作用：气开式或气关式、双作用：根据信号转换控制阀开、阀关
附　　件    定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它。

性　　能
基本误差    ±2.5%(带定位器)
回　　差    2.5%
死　　区    1.0%
泄漏量    ≤0.12%额定CV

额定CV值                            表1

公称通径mm		125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数CV		340	530	1000	1500	2300	3250	4400	5450	6900	9900	13800	18500	23300	28900
执行机构型号	GTX	105		125		140		160			210		254		255
	GTD	125		140		160		210			254		255		300

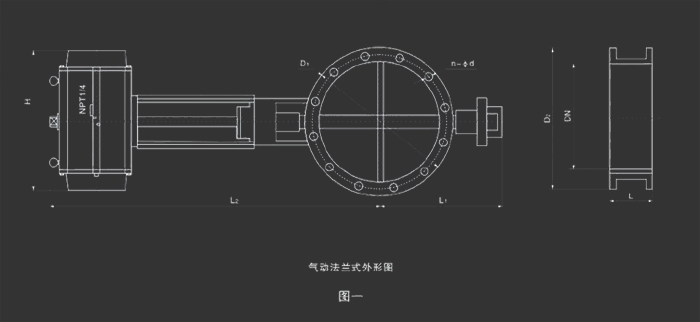

外形尺寸图
对夹式外形安装尺寸　　　　　　　　　　　　单位：mm

公称通径	DN	L	D1	D2	L1	L2		H	n-¢
公称通径	DN	L	D1	D2	L1	A型	B型	H	n-¢
125	100	80	200	175	278	663	866	222	8-¢18
150	125		225	200	290	675	878	222
175	150		255	230	312	814	882	300
200	170		280	255	315	817	903
250	210	100	335	310	340	842	925		12-¢18
300	260	100	395	362	375	901	962		12-¢23
350	310	120	445	412	470	996	1196	350	12-¢23
400	360	120	495	462	495	1183	1220	380	16-¢23

法兰式外形安装尺寸　　　　　　　　　　　　单位：mm

公称通径	DN	L	D	D1	D2	L1	L2		H	n-¢
公称通径	DN	L	D	D1	D2	L1	A型	B型	H	n-¢
125	100	80		200	175	278	863	866	222	8-¢18
150	125			225	200	290	575	878	222
175	150			255	230	312	814	882	300
200	170			280	255	315	817	903
250	210	100		335	310	340	901	925		12-¢18
300	260	100		395	362	375	996	962	350	12-¢23
350	310	120		445	412	470	1183	1196	350	12-¢23
400	360	120		495	462	495	1221	1220	380	16-¢23
450	400	150		550	518	533	1539	1346
500	450	150		600	568	558	1589	1383
600	540	300	755	705	670	665	1685	1581	450	20-¢25
700	640		880	810	775	715	1735	1633	450	24-¢25
800	740		975	920	880	795	1879	1926	603	24-¢30
900	840	400	1075	1020	980	845	1984	1976	603
1000	940	400	1175	1120	1080	895	2210	2026	683	28-¢30

订货须知
1、型号规格名称；2、公称通径；3、阀体、阀板、轴材料；4、使用温度；5、泄漏量；6、其它特殊要求。
