WG957电动高温调节蝶阀

WG957电动高温调节蝶阀
WG958电动高温蝶阀
　　WG957(WG958)系列电动高温调节(切断)蝶阀是由3610系列电动执行机构和高温蝶阀组成，他结构轻巧、操作方便、广泛应用于生产过程自动化控制系统中对低压高温介质的连续调节和两位式操作的场合，高温蝶阀的阀体和阀板之间采用平面密封，故其泄漏量较小，而外置的阀杆轴承和加长的阀轴可有效提高工作温度，3610执行机构采用内置式电子控制模块的一体化结构。无需另配伺服放大器。这种执行机构紧凑、动作可靠，并可提供足够的力矩，使阀调节灵敏。

阀　　体
型　　式    扁平偏置式铸造阀体
公称通径    DN125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400
公称压力    0.1Mpa
连接方式    DN125-500对夹式、DN600-1400法兰连接
法兰标准    JB/T79.1-94
材　　质    1Cr18Ni9、1Cr18Ni12Mo2Ti(450-650℃)、ZG40Cr25Ni20、ZG35Cr26Ni12(650-1100℃)
上 阀 盖    加长型A型：450℃~+650℃、B型：650~+1100℃
注：以上温度范围在材料的使用压力·温度范围内。
填　　料    柔性石墨

阀内组件
阀板型式    平板形
阀板材质    1Cr18Ni9、1Cr18Ni12Mo2Ti(450-650℃)、ZG40Cr25Ni20、ZG35Cr26Ni12(650-1100℃)
转轴材质    1Cr18Ni12Mo2Ti、GH132、ZG40Cr25Ni20、ZG35Cr26Ni12
流量特性    近似等百分比
阀板转角    90°

执行机构
电动执行机构    3410R执行机构(切断型)
电子式电动执行机构    3610R系列执行机构(调节型)
智能型电动执行机构    ROTORK、ITORK系列执行机构(调节型、切断型)
供电电压    220VAC/50HZ、380VAC/50HZ
电源接口    2-PF1/2(普通A、B、C型)
　　　　　　2-PF3/4(防爆型和普通D型)
控制信号    调节型：4-20mADC、1～5VDC、两位式：220VAC正反切换信号
反馈信号    4-20mA.DC
作用型式    电开或电关
注：可根据客户要求配其它电动执行机构

性　　能
基本误差     ≤±1%
回　　差     ≤1%
死　　区     1.0%
泄漏等级    符合ANSIB16.104III

额定CV值                            表1

公称通径mm	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数CV	397	618	1167	1750	2684	3792	5135	6360	8052	11553	16105	21590	27191	33726
执行机构型号	3610RSB-10		3610RSB-20		3610RSB-30		3610RSC-60			3610RSD-100		3610RSD-150

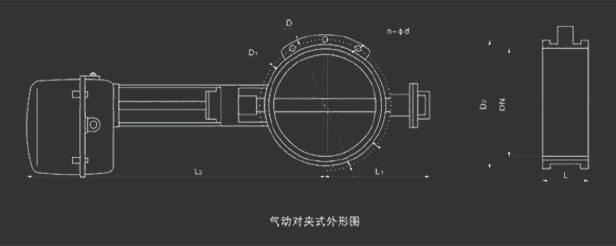

公称通径	DN	L	D1	D2	L1	L2		n-¢
						A型	B型
125	100	80	200	175	278	813	1016	8-¢18
150	125		225	200	290	825	1028
175	150		255	230	312	964	1032
200	170		280	255	315	967	1053
250	210	100	335	310	340	992	1075	12-¢18
300	260		395	362	375	1051	1112	12-¢23
350	310	120	445	412	470	1145	1396
400	360		495	462	495	1333	1370	16-¢23

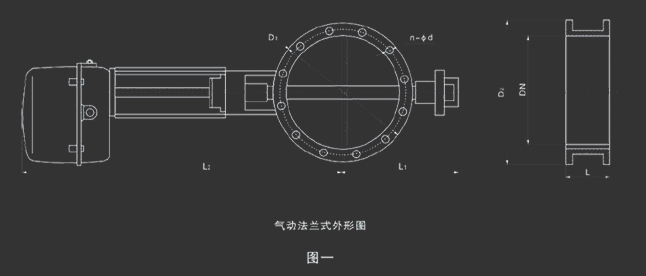

公称通径	DN	L	D	D1	D2	L1	L2		n-¢
							A型	B型
125	100	80		200	175	278	813	1016	8-¢18
150	125			225	200	290	825	1028
175	150			255	230	312	964	1032
200	170			280	255	315	967	1053
250	210	100		335	310	340	992	1075	12-¢18
300	260			395	362	375	1051	1112	12-¢23
350	310	120		445	412	470	1145	1396
400	360			495	462	495	1333	1370	16-¢23
450	400	150		550	518	533	1371	1496
500	450			600	568	558	1396	1533
600	540	300	755	705	670	665	1689	1731	20-¢25
700	640		860	810	775	715	1739	1789	24-¢25
800	740		975	920	880	795	1835	2076	24-¢30
900	840	400	1075	1020	980	845	1885	2126
1000	940		1175	1120	1080	895	2029	2176	28-¢30
