低压降比式套筒的设计及特点 | |
来源:哲成阀门 作者:www.zczkvalve.com 发布时间:2014-6-9 阅读:次 | |

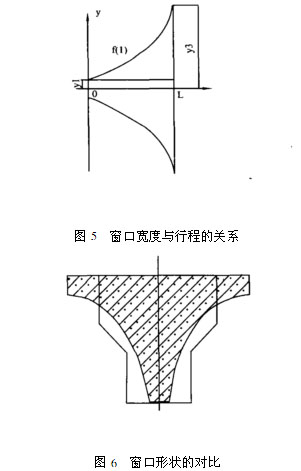

套筒分为低噪声式、线性特性式、等百分比式和低压降比式等。前面三种我们已经介绍了,下面重点来介绍一下低压降比式套筒。 低压降比式调节阀的套筒结构与常见套筒阀的不同之处在于开窗形状和开窗面积的不同。不同的流量特性通过不同的开窗面积分布来实现。设计低压降比式调节阀应按以下步骤进行。 1、分析套筒开窗面积的相对值和绝对值的分布情况。 2、分析y=f(l)的关系,即随着l值的变化y值的变化,y值和相对行程h、压降比s、总面积S有关,是比较复杂的数学关系。在得到其函数关系后,可以得到边界值y1和y3。 3、计算开窗总面积,即阀的流通总面积,可按照流体力学的公式来计算。 4、选择套筒开窗结构,套筒的开窗数通常取偶数,这样有利于流体在套筒中互相冲击而消耗静压能量,降低噪声,减小振动。套筒的开窗面积也可以采用钻孔的方法,即在套筒上钻出数量不同或大小各异的孔,这种方法使开窗过程更为简便,而且更有利于降低流体所产生的噪声和振动。 普通套筒阀的套筒开窗面积是按固有流量特性设计的,它与低压降比式调节阀套筒的开窗面积的分布是不相同的。图6是对同一尺寸的两种套筒的开窗面积的对比。从图中可以看出,在两种套筒阀的开窗面积相同时,其形状是不同的,也就是说,随着行程变化所对应的面积完全不同,这就使它们的固有特性与工作特性完全不同。 温州哲成自控阀门是一家专业生产调节阀生产厂家,主要产品有各类控制阀、气动调节阀、电动调节阀、自力式调节阀、套筒调节阀、切断阀及各种通用阀门制造和配套。 |
|
本文Tag:套筒、调节阀、哲成阀门 | |
