WJ41H波纹管截止阀

技术规范 结构形式：BB-BG-OS&Y  驱动方式：手动、气动  设计标准：DIN3356  结构长度：DIN3202  连接法兰：DIN2543-2545  试验和检验：DIN3230

性能规范表
公称压力		PN	Mpa
试验压力	强度试验 8^0^91111031	1.5PN
	密封试验	1.1PN
	气密封试验	0.6
	－	－
适用温度		-196～+600℃ 〜6001



主要零部件材质

序号	名称	材质
1	阀体	GS-C25、GGG-40、1.4401
2	阀座	1.4301、Stellite
3	阀瓣	1.4021、1.4301+Stellite
4	轴销	1.4301、1.4401
5	波纹管组件	1.4301、1.4401
6	阀杆	1.4021、1.4301、1.4401
7	垫片	柔性石墨+不锈钢
8	阀盖	GS-C25、GGG-40、1.4401
9	六角螺母	ASTMA194-2H、A194-8
10	双头螺栓	ASTMA193-B7、A194-B8
11	填料	柔性石墨
12	压套	1C25、1.4301、1.4401
13	定位片	1C25
14	阀母	铜合金、D2、CQL420
15	手轮	碳钢
16	并帽	1C45

应用：热油系统、蒸汽系统、冷热水系统等。

产品主要优点：
1、波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
2、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长。 3、双重的密封设计（波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
5、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

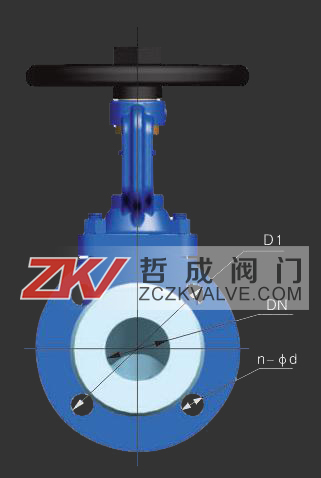

主要连接尺寸

PN16
口径 DN	主要连接尺寸
	总长(l)	外圆(D)	中心(D1)	水介(D2)	法兰厚(b)	水介厚(f)	高度(H)	n－¢d
15	130	95	65	45	16	2	195	4－¢14
20	150	105	75	58	18	2	195	4－¢14
25	160	115	85	68	18	2	207	4－¢14
32	180	140	100	78	18	2	218	4－¢18
40	200	150	110	88	18	3	225	4－¢18
50	230	165	125	102	20	3	230	4－¢18
65	290	185	145	122	20	3	272	4－¢18
80	310	200	160	138	20	3	290	8－¢18
100	350	220	180	158	20	3	355	8－¢18
125	400	250	210	188	22	3	410	8－¢18
150	480	285	240	212	22	3	425	8－¢22
200	600	340	295	268	24	3	540	12－¢22
250	730	405	355	320	26	3	665	12－¢26
300	850	460	410	378	28	4	720	12－¢26
350	980	520	470	438	30	4	970	16－¢26
400	1100	580	525	490	32	4	1055	16－¢30
PN25
口径 DN	主要连接尺寸
	总长(l)	外圆(D)	中心(D1)	水介(D2)	法兰厚(b)	水介厚(f)	高度(H)	n－¢d
15	130	95	65	45	16	2	195	4－¢14
20	150	105	75	58	18	2	195	4－¢14
25	160	115	85	68	18	2	207	4－¢14
32	180	140	100	78	18	2	218	4－¢18
40	200	150	110	88	18	3	225	4－¢18
50	230	165	125	102	20	3	230	4－¢18
65	290	185	145	122	22	3	272	8－¢18
80	310	200	160	138	24	3	290	8－¢18
100	350	235	190	162	24	3	355	8－¢22
125	400	270	220	188	26	3	410	8－¢26
150	480	300	250	218	28	3	425	8－¢26
200	600	360	310	278	30	3	540	12－¢26
250	730	425	370	335	32	3	665	12－¢30
300	850	485	430	395	34	4	720	16－¢30
350	980	555	490	450	38	4	970	16－¢33
400	1100	620	550	505	40	4	1055	16－¢36
PN40
口径 DN	主要连接尺寸
	总长(l)	外圆(D)	中心(D1)	水介(D2)	法兰厚(b)	水介厚(f)	高度(H)	n－¢d
15	130	95	65	45	16	2	195	4－¢14
20	150	105	75	58	18	2	195	4－¢14
25	160	115	85	68	18	2	207	4－¢14
32	180	140	100	78	18	2	218	4－¢18
40	200	150	110	88	18	3	225	4－¢18
50	230	165	125	102	20	3	230	4－¢18
65	290	185	145	122	22	3	272	8－¢18
80	310	200	160	138	24	3	290	8－¢18
100	350	235	190	162	24	3	355	8－¢22
125	400	270	220	188	26	3	410	8－¢26
150	480	300	250	218	28	3	425	8－¢26
200	600	375	320	285	34	3	540	12－¢30
250	730	450	385	345	38	3	665	12－¢33
300	850	515	450	410	42	4	720	16－¢33
350	980	580	510	465	46	4	970	16－¢36
400	1100	660	585	535	50	4	1055	16－¢39
