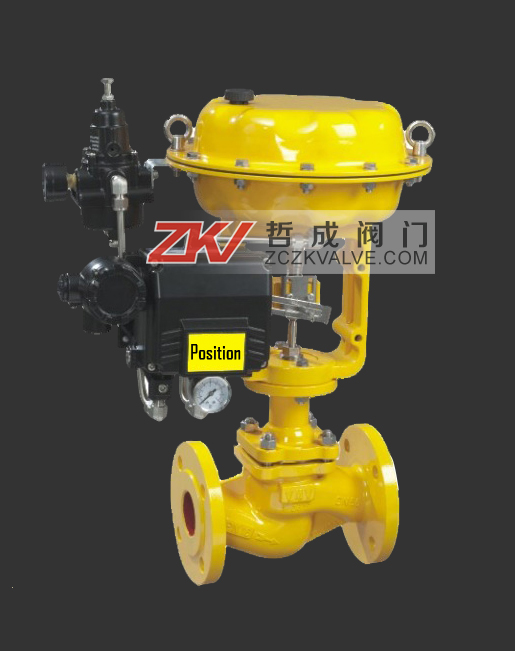

J641H气动截止阀

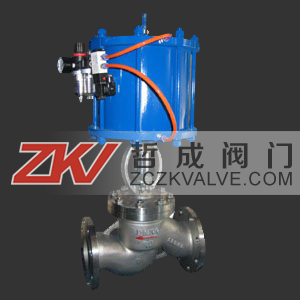

J641H气动截止阀

产品主要优点:

1、阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,使用寿命更长。
2、人体工程学设计手轮,使用寿命更长,操作轻松便捷.更安全可靠。
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能。
4、本阀采用双作用或单作用气缸及气动薄膜执行器,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。

J641H气动薄膜截止阀-哲成阀门专业生产厂家 J641H气动直行程切断阀-哲成阀门专业生产厂家 气动不锈钢截止阀-温州哲成阀门专业生产

应用规范:
设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66

主要零部件材质
序号 名称 材质
1 阀体 GS-C25、GGG-40、1.4401
2 阀座 1.4301、Stellite
3 阀瓣 1.4021、1.4301+Stellite
4 轴销 1.4301、1.4401
5 阀杆 1.4021、1.4301、1.4401
6 垫片 柔性石墨+不锈钢
7 阀盖 GS-C25、GGG-40、1.4401
8 六角螺母 ASTMA194-2H、A194-8
9 双头螺栓 ASTMA193-B7、A194-B8
10 填料 柔性石墨
11 压套 1C25、1.4301、1.4401
12 定位片 1C25
13 阀母 铜合金、D2、CQL420
14 气动执行机构 气缸式、气动薄膜式
15 并帽 1C45

J641H气动不锈钢截止阀-温州哲成阀门专业生产厂家


主要外形尺寸、连接尺寸及质量:
公称压力 PN(MPa)  公称通径 DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H
1.6  50 230 160 125 100   16 3   4-φ18 185 645
65 290 180 145 120   18 3   4-φ18 232 690
80 310 195 160 135   20 3   8-φ18 232 715
100 350 215 180 155   20 3   8-φ18 232 770
125 400 254 210 185   22 3   8-φ18 283 780
150 480 280 240 210   24 3   8-φ23 283 810
200 600 335 295 265   26 3   12-φ23 283 967
250 622 405 355 320   30 3   12-φ25 283 1143
300 698 460 410 375   30 4   12-φ25 283 1292
2.5  50 230 160 125 100   20 3   4-φ18 185 645
65 290 180 145 120   22 3   8-φ18 232 690
80 310 195 160 135   22 3   8-φ18 232 715
100 350 230 190 160   24 3   8-φ23 232 770
125 400 270 220 188   28 3   8-φ25 283 780
150 480 300 250 218   30 3   8-φ25 283 810
200 600 360 310 278   34 3   12-φ25 283 967
250 622 425 370 332   36 3   12-φ30 283 1143
300 698 485 430 390   40 4   16-φ30 283 1292
4.0  50 230 160 125 100 88 20 3 4 4-φ18 185 645
65 290 180 145 120 110 22 3 4 8-φ18 232 690
80 310 195 160 135 121 22 3 4 8-φ18 232 715
100 350 230 190 160 150 24 3 4.5 8-φ23 232 770
125 400 270 220 188 176 28 3 4.5 8-φ25 283 782
150 480 300 250 218 204 30 3 4.5 8-φ25 283 875
200 600 375 320 282 260 38 3 4.5 12-φ30 283 1160

产品关键字:气动截止阀,气动不锈钢截止阀,气动直行程切断阀 、截止阀
