Y44H直接作用波纹管减压阀

Y44H型直接作用式波纹管减压阀

结构特点和用途 Y44波纹管减压阀-温州哲成

　　本系列减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
　　本产品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。

流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100
CV	1	2.5	4	6.5	9	16	25	36	64

主要零件材料

零件名称	零件材料
阀体阀盖	WCB
底盖	WCB
阀座、阀瓣	2Cr13
波纹管	1Cr18Ni9Ti
波纹管上垫	2Cr13
波纹管下垫	2Cr13
导向座	2Cr13
主阀弹簧	50CrVA
调节弹簧	60Si2Mn

主要技术参数和性能指标

公称压力Mpa	0.6	1.0	1.6
壳体试验压力Mpa	0.9	1.5	2.4
密封试验压力Mpa	0.6	1.0	1.6
最高进口压力Mpa	0.6	1.0	1.6
出口压力范围Mpa	0.05~0.4	0.1~0.8	0.1~1.0
压力特性偏差MpaDP2P	GB12244-1989
流量特性偏差MpaDP2G	GB12244-1989
最小压差Mpa	0.1	0.15	0.15
渗漏量	GB12245-1989

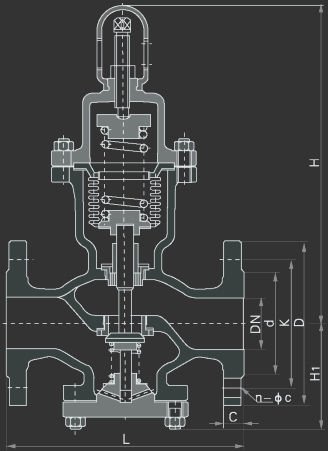

公称通径	外形尺寸
公称通径	L		H	H1	PN0.6Mpa					PN1.0Mpa					PN1.6Mpa
DN	0.6/1.0Mpa	1.6Mpa	H	H1	D	K	n-ф	d	C	D	k	n-ф	d	C	D	K	n-ф	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12	95	65	4-14	45	14
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14	115	85	4-14	65	14
32	180	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16	145	110	4-18	85	16
50	230	230	325	125	140	110	4-14	90	14	160	125	4-18	100	16	160	125	4-18	100	16
65	280	280	325	13	160	130	4-14	110	14	180	145	4-18	120	18	180	145	4-18	120	18
80	310	310	380	160	185	150	4-18	125	16	195	160	4-18	135	18	195	160	8-18	135	20
100	350	350	380	170	205	170	4-18	145	16	215	180	8-18	155	20	215	180	8-18	155	20
