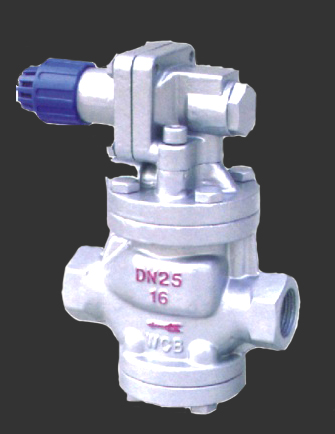

YGA13H型内螺纹连接高灵敏度蒸汽减压阀

YGA13H型内螺纹连接高灵敏度蒸汽减压阀
结构特点和用途

  本系列减压阀属于先导活塞式减压阀、由主阀和导阀两部分组成。主阀主要由蒸汽减压阀门阀座、阀瓣、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭催动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式, 从而从以下几方面提高了产品的性能。
  1、提出高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。
3、改进了密封面结构,延长了密封面寿命。
本产品主要用于蒸汽管路,适用于进口压力变化大,流置变化大的蒸汽管路。


主要零件材料
零件名称 零件材料
阀体、阀盖、底盖 WCB
阀座、阀瓣 2Cr13
缸套、活塞 铝铁青铜
膜片 PH15-7Mo
活塞环 对位聚苯
导阀座、导阀瓣 2Cr13
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn


连接形式 内螺纹连接
流量系数(CV)
DN 15 20 25 32 40 50
Cv 1 2.5 4 6.5 9 16

主要技术参数和性能指标
公称压力Mpa 1.0 1.6
壳体试验压力Mpa 1.5 2.4
密封试验压力Mpa 1.0 1.6
最高进口压力Mpa 1.0 1.6
出口压力范围Mpa 0.04-0.6 0.04-1.0
压力特性偏差Mpa Dp2p GB12246-1989
流量特性偏差Mpa Dp2G GB12246-1989
最小压差Mpa 0.05 0.07
渗漏量 GB12245-1989

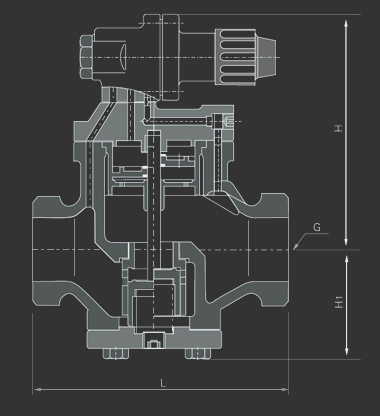

YG13H/Y系列连接尺寸
蒸汽减压阀
公称通径 G L H H1
15 1/2" 140 160 65
20 3/4" 140 160 65
25 1" 160 168 68
32 1-1/4" 180 185 75
40 1-1/2" 200 185 78
50 2" 230 193 88
产品关键字:蒸汽减压阀、先导式减压阀、自力式减压阀 、自力式调节阀
