ZNHN直接作用压力调节阀

ZNHN直接作用压力调节阀
概述
    直接作用压力调节阀，是一种不需外加能源和操作介质，根据被控制流体的能量自行操作并保持阀前或阔后变量恒定的调节阀，用来自动调节温度在200℃以下的非浸蚀气体、石 油、蒸汽压力为给定值，具有结构简单、动作可靠、维护方便， 防火防爆和价廉等优点。

工作原理
    阀后式直接作用压力调节阀的调节信号，由阀后管道内取得，它随着作用在膜室上被调节压力的增加，克服重锤所产生的力后，阀芯向下移动，逐渐与阀座闭合，使流通截面减小，阀芯向上运动，流通截面增加，直到被调压力等于给定值为止。
    阀前式直接作用压力调节阀的调节信号，由阀前管道内取得，它随着作用在膜室上被调压力的增加，克服重锤产生的力后，阀芯向下移动，逐渐离开阀座，使流通截面増加，直到阀前的压力下降到给定值，反之，当膜室上压力见效时，重锤所产生的力使阀芯上升，逐渐与阀座闭合，使 流通截面减小，直到阀前压力增高到给定值为止。

技术参数和性能
调节范围 1号膜室：0.5-1.3Mpa；2号膜室：0.1-0.5Mpa； 4号膜室：0.015-0.1Mpa

阀　　体
型　　式：直通双座铸造球型阀
公称通径：25、32、40、50、65、80、100、125、150、200mm
公称压力：PN16
法兰标准：JB/T79-59、JB/T78-59等
材　　料：铸铁(HT200〉、铸钢(ZG230-450)、铸不锈钢（ZG1Cr18Ni9Ti）等
介质温度：-20～+220℃（介质温度≥40℃时，需在上腔充水不与介质相混合的液体，也可在取压管线上加冷凝器）
压盖型式：螺栓压紧式
填　　料：V型聚四氟乙烯填料

阀内组件
阀芯型式：双座柱塞型阀芯
流量特性：快开特性
材　　料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)等

执行机构
型　　式：气动薄膜杠杆执行机构
膜片材料：丁腈橡胶夹尼龙布
环境温度：-25-+55℃
膜盖接头：M16x1.5
膜盖材料：HT200

作用形式
有阀前式和阀后式两种，阀后式、阀前式分别用来保持调节阀后面、前面的管道压力为恒定值

性　　能
泄 漏 量：小于阀额定容量的5x10-3
可调范围：30:1

KV值和额定行程

公称通径	25	32	40	50	65	80	100	125	150	200
额定行程	4	7			10		13	19		28
KV值	10	16	25	40	63	100	160	250	400	630

压力调节范围 （100Kpa）	0.15~0.165	0.65~0.85	0.85~1.0	1.0~2.0	2.0~2.5	2.5~3.5	3.5~5.0	5.0~8.0	8.0~9.5	9.5~13
膜室类型	4			2				1
膜片重量(Kg)	12	17	21	8	11	18	30	17	21	30

流量特性
快开特性

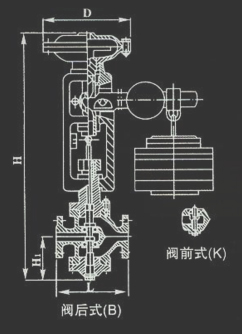

法兰距、外形尺寸

公称通径	25	32	40	50	65	80	100	125	150	200
L（mm)	185	200	220	250	275	300	350	410	450	550
H(mm)	665	675	706	713	787	827	955	1050	1072	1154
H1(mm)	117	120	139	144	188	208	220	268	278	320
D(mm)	1号膜室：185；2号膜室：225；3号膜室：375

型号说明
