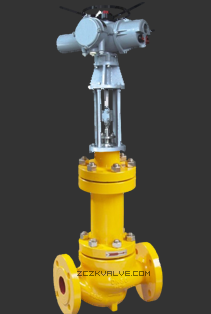

EHCBW电动波纹管密封调节阀

EHCBW电动波纹管密封调节阀 EHCBW波纹管电动调节阀-温州哲成自控阀门
概述

 EHCBW电动波纹管密封平衡笼式调节阀控制各种高温、低温的高压流体。是一种压力平衡式的调节阀。阀结构紧凑有呈S流线型的通道。还设有一个改善套筒周围流体平衡流动的导流翼。使其压降损失小、流量大、可调范围广、流量特性精度高。符合IEC534-1-1976标准。调节阀动态稳定性好,噪音低,空化腐蚀小。其上阀盖采用波纹管密封结构,适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。
调节阀的泄漏量符合ANSI B16.104标准。
产品符合G B/T4213-92、JB/T7387-94。

阀  体
型  式    直通双座铸造球型阀
公称通径    40、50、65、80、100、150、200mm
公称压力    ANSI 125、150、300、JIS 10、16、20K、P N 1.6、4.0MPa
连接型式    法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
      法兰标准:JIS B2201-1984 ANSI B16.5-1981、JB79-59等
      焊接连接:嵌接焊SW(40-50mm)、对接焊BW(65-200mm)
材  料    铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti)、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti等
上 阀 盖:常温型(P):-17~+230℃、伸长I型(EI):-45~-17℃、+230~+566℃、伸长II型(EII ):-100~-45℃
      注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填  料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件
阀芯型式    单座柱塞型阀芯
流量特性    高容量流量特性,参考图2
      金属阀座:等百分比特性(%V)和线性特性(LV)
      软阀座:等百分比特性(%T)和线性特性(LT)
      高精度流量特性,参考图1
      金属阀座:等百分比特性(%VF)和线性特性(LVF)
      软阀座:等百分比特性(%TF)和线性特性(LTF)
      注:1、整体式和分离式套筒应根据公称通径、材料和工作温度而定。
      软阀座的工作温度和压差范围,请参考图3
材  料    不锈钢(1Cr18Ni9、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、钛合耐腐蚀合金等
波纹管材料:1Cr18Ni9、0Cr17Ni14Mo2

执行机构
型  式    DKZ系列电动执行机构;361L系列电子式电动执行机构;PSL系列电子式电动执行机构
输入信号:DKZ执行机构:II型0-10mA.DC、输入电阻200Ω)III型4-20mA.DC(输入电阻250Ω)361 L执行机构:4-20mA.DC或1-5V(输入电阻250Ω)、PSL执行机构:4-20mA.DC
电源电压    DKZ执行机构:220V. 50Hz;361 L执行机构:220V, 50/60Hz、PSL执行机构:单相控制220V, 50Hz、※三相控制380V, 50Hz
手动机构    DKZ执行机构:手轮;361L执行机构:离合式;PSL执行机构:手轮
作用型式    电关式或电开式

性  能
泄 漏 量:金属阀座:小于阀额定容量的0.5%,符合ANSI 816.104-1976II级
    软阀座:小于阀额定容量的10-7,符合ANSIB16.104-1976 VI级
回  差    配DKZ执行机构为1.5%,配361L执行机构为2%;配PSL执行机构为1%
基本误差    配DKZ执行机构为士2.5%,配361L执行机构为士2%;配PSL执行机构为±1%
注:采用标准的V型聚四氟乙烯填料
可调范围    50:1

Cv值和行程
高容量阀芯
公称通径 40 50 65 80 100 150 200
阀座直径 40 50 65 80 100 150 200
额定CV值 等百分比特性(%V、%T) 36 60 100 140 220 420 820
线性特性(LV、LT) 40 75 110 150 240 435 850
额定行程 25 38 50 75

高精度流量特性阀芯(%VF、LVF、%TF、LTF)
公称通径 40 50 65 80 100 150 200
阀座直径 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 100 125 150 125 150 200
额定CV值 11 17 24 17 24 44 24 44 68 44 68 99 68 99 175 175 275 360 275 360 650
等百分比
线性
金属阀座
软阀座 Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο
额定行程 25 38 50 75
注:1、符合O和△表示阀的规格范围。
  2、符合△表示流量特性符合IEC534-1-1976标准。

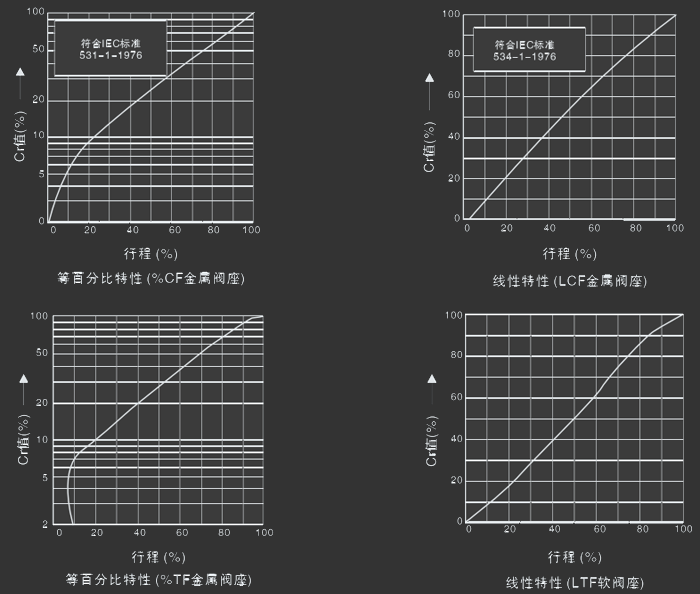

典型的流量特性曲线
EHCBW流量特性曲线-温州哲成自控阀门

图1高精度流量特性曲线

EHCBW流量特性曲线-温州哲成自控阀门

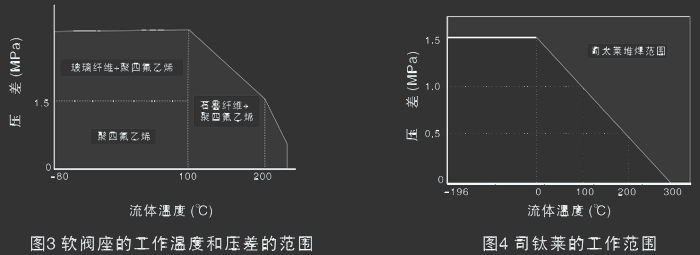

EHCBW工作温度范围-温州哲成自控阀门
注:1、17-4PH不锈钢(SCS24)不需堆焊。
  2、空化、闪蒸和禁油的场合。不管工作温度和压力多大,建议堆焊司太莱合金。

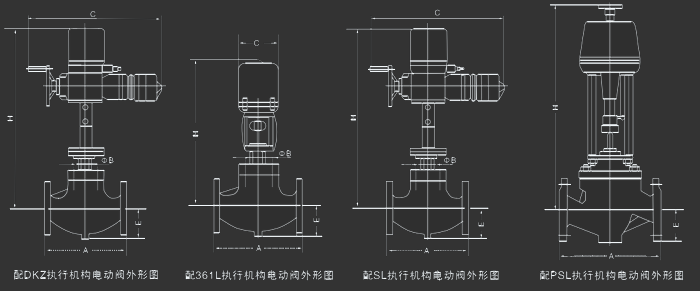

EHCBW外形尺寸图-温州哲成自控阀门

允许压差
配DKZ执行机构        100Kpa
执行机构 允许压差
公称通径
40 50 65 80 100 150 200
DKZ-310 100 100
DKZ-410     100 100 94 65.8
DKZ-510             100

配361L执行机构      100Kpa
执行机构 允许压差
公称通径
40 50 65 80 100 150 200
361LSA-20 67 53.8
361LSB-50     100 95 79 54.9
361LSC-99             82.4

配PSL执行机构      100Kpa
执行机构 允许压差
公称通径
40 50 65 80 100 150 200
PSL202 50 45
PSL204     87 72 58 36
PSL208             57

法兰距         mm
公称通径 ANSI125FFPN1.6
ANSI150RF
JIS10KFF RF
JIS16KRF ANSI300RF
JIS20、30KRF
JIS30KRF
ANSI600RF
JIS40KRF
PN6.4
JIS16K
沟槽型
嵌入型
JIS20K
沟槽型
嵌入型
JIS30K
沟槽型
嵌入型
JIS40K
沟槽型
嵌入型
40 222 231 235 251 235 236 248 251
50 254 263 267 286 265 267 276 286
65 276 288 292 311 290 292 303 311
80 298 313 317 337 310 317 326 337
100 352 364 368 394 360 368 379 394
150 451 465 473 508 475 473 486 508
200 543 560 568 610 570 568 580 610
公称通径 ANSI150
RJ
ANSI300
RJ
ANSI600
RJ
ANSI300
LG
ANSI600
LG
ANSI150
SW、BW
ANSI150、600
SW、BW
40 235 248 251 244 248 251 251
50 267 283 289 276 283 286 286
65 289 308 314 302 308 311 311
80 311 333 340 327 333 337 337
100 365 384 397 378 391 394 394
150 464 489 511 483 505 476 508
200 556 584 613 578 606 568 610

外形尺寸         mm
公称通径 执行机构 H C ¢B E

常温型

P

伸长I型

EI

伸长II型

EII

伸长III型

EIII

40 DKZ-310 837 992 1117 1357 460 56 70
361LSA-20 556 721 836 1076 225 56 70
PSL-202 634 804 919 1184 - - 70
50 DKZ-310 837 1007 1122 1362 460 56 80
361LSA-20 556 726 841 1081 225 56 80
PSL-202 639 809 919 1184 - - 80
65 DKZ-410 935 1115 1240 1490 46 65 88
361LSB-50 726 906 1031 1281 255 65 88
PSL-204 674 844 997 1227 - - 88
80 DKZ-410 940 1125 1260 1496 460 65 98
361LSB-50 731 916 1051 1286 255 65 98
PSL-204 680 860 1010 1231 - - 98
100 DKZ-410 970 1230 1275 1510 460 65 113
361LSB-50 761 1251 1341 1656 255 65 113
PSL-204 707 907 1012 1247 - - 113
150 DKZ-410 1128 1388 1593 1728 460 80 170
361LSB-50 886 1146 1351 1486 255 80 170
PSL208 828 1063 1298 1443 - - 170
200 DKZ-510 1310 1570 1801 1930 460 90 220
361LSC-99 1253 1513 1743 1873 310 90 220
PSL208 963 1223 1453 1583 - - 220
