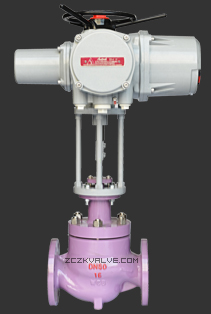

EHLS电动小口径单座调节阀

EHLS电动小口径单座调节阀
概述
　　 EHLS电动小口单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高。符合IEC534-1-1976标准。调节阀的泄漏量符合ANSI B16.104标准。
　　产品符合G B/T4213-92、JB/T7387-94。

阀　　体
型　　式    直通单座铸造球型阀
公称通径    20.、25mm
公称压力    ANS1125、150、 300、600、JIS10、16、20、30、40K、PN 1 .6、4.0、6.4MPa
连接型式    法兰连接：FF、RF、RJ、 LG、沟槽型、嵌入型
　　　　　　法兰标准：JIS B2201-1984.、ANSI B16.5-1981、JB79-59、焊接连接：嵌接焊SW
材　　料    铸钢(ZG230-450)、铸不锈钢(ZGLCr18Ni9Ti、ZGICr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti)钛等
上 阀 盖    常温型(P)：-17~+230℃、伸长I型(EI)：-45－-17℃、 +230－+566℃
　　　　　　伸长II型(EII)：-100－-45℃、伸长III型(E III )：-196－-100℃
　　　　　　注：工作温度不准超过各种材料的允许范围
压盖形式    螺栓压紧式
填　　料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉、填料、石棉编织填料、石墨填料

执行机构
形　　式    DKZ系列电动执行机构、361L系列电子式电动执行机构、SL系列电子式电动执行机构、PSL系列电子式电动执行机构
输入信号    DKZ电动执行机构:II型0一10mA·DC、(输入电阻200Ω)，III型4一20mA·DC(输入电阻250 Ω)
            361L执行机构：4一20mA·DC或1一5V(输入电阻250 Ω)
            SL执行机构：4一20mA·DC或1一5VDC
            PSL执行机构：4一20mA·DC
电源电压    DKZ执行机构：220V.50Hz、361L执行机构:220V.50/60Hz、SL执行机构:单相控制220V.50Hz、PSL执行机构:单相控制220V.50Hz； 　　　　　　※三相控制380V.50Hz
手动机构    DKZ执行机构：手轮：361L执行机构：离合式；SL执行机构：手轮、PSL执行机构：手轮
作用形式    电关式或电开式

阀内组件
阀芯形式    单座柱塞型阀芯
流量特性    金属阀座等百分比特性(%CF)和线性特性(LCF)、参考图3Cv值从0.04~14的高精度流量特性符合I EC534-1-1976标准
            软阀座等百分比特性(%TF)和线行特性(LTF)
            注：关于聚四氟乙烯阀座的工作温度和压差请参考图5
材　　料    不锈钢(ICr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钦和耐腐蚀合金等
可调范围    50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

性　　能
泄 漏 量    金属阀座：小于阀额定容量的0.01%，符合ANSIB16.104-19761 V级、软阀座：小于阀额定容量的10-7，符合ANSI B16.104-1976VI级
回　　差    配DKZ执行机构为1.5%，配361L执行机构为2%；配SL执行机构为1%；配PSL执行机构为1%
基本误差    配DKZ执行机构为士2.5%；配361L执行机构为士2%;配SL执行机构为士1.5%;配PSL执行机构为土1%
　　　　　　注：采用标准的V型聚四氟乙烯填料

Cv值和行程                        单位:mm

阀芯形式

阀座和流量特性

额定行程

0.01

0.04

0.1

0.16

0.25

0.4

0.63

1.0

1.6

2.5

4.0

6.3

10

14

柱塞阀芯

金属阀座

等百分比(%CF)

14.3

Ο

△

△

△

△

△

△

△

△

△

线性(LCF)

Ο

Ο

Ο

Ο

Ο

△

△

△

△

△

△

△

△

△

软阀座

等百分比(%CF)

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

线性(LCF)

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

公称通径

20

√

√

√

√

√

√

√

√

√

√

√

√

√

25

√

√

√

√

√

√

√

√

√

√

√

√

√

√

执行机构	允许压差
	额定CV值
	≤0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	10	14
DKZ-210	△P=PN						43	24	16	10
DKZ-310	△P=PN

执行机构	允许压差
	额定CV值
	≤0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	10	14
361LSA-08	100	100	100	72	72	44	43	23.9	17.8	11

执行机构	允许压差
	额定CV值
	≤0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	10	14
PSL202	80	80	80	80	80	80	80	80	80	30

公称通径	A
	ANSI125FF ANSI150RF JIS 10K FFRF PN16	JIS16K RF	ANSI300RF JIS20KRF JIS30KRF PN4.0	ANSI600RF JIS 40KRF PN6.4	ANSI150RJ	ANSI300RJ	ANSI600RJ	JIS20K 沟槽型 嵌入型	JIS30K 沟槽型 嵌入型	ANSI300LG	ANSI600 SW、BW
20	184	190	194	206	-	206	206	198	208	203	206
25	184	193	197	210	197	210	210	198	212	206	210

执行机构	H				¢B	C	E
	常温型 P	伸长I型 EI	伸长II型 EII	伸长III型 EIII
DKZ-310	787	937	1097	1312	-	460	40
361LSA-08	506	656	816	1031	56	225	40
PSL202	566	716	876	1091	-	-	40
