EHPC电动高压笼式调节阀

EHPC电动高压笼式调节阀
概述
　 　EHPC电动高压笼式调节阀。是一种压力平衡式的调节阀，阀结构紧凑，流体通道呈S流线型，压降损失小，流量大。可调范围广。调节阀泄漏量符合ANSI 816.104标准。产品符合G B/T4213-92，JB/T7387-94。

阀　　体
型　　式    直通笼式铸造球型阀
公称通径    40、50、80、100、150、200mm
公称压力    ANSI 900、1500、2500、JIS 63K
连接型式    法兰连接：RF、RJ、法兰标准：JIS 82201-1984. ANSI B16.5-1981、JB79-59等
　　　　　　焊接连接：嵌接焊SW(40-80mm)、对接焊BW(80-200mm)
材　　料    铸钢(ZG230-450)、CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)、钛等
上 阀 盖    常温型(P)：-5~+230℃、伸长I型(EI)：+230~+566℃
　　　　　　注：工作温度不准超过各种材料的允许范围。
压盖型式    螺栓压紧式
填　　料    石棉编织填料、石墨填料

执行机构
型　　式    DKZ系列电动执行机构；361L系列电子式电动执行机构
输入信号    DKZ执行机构：II型0~10mA .DC(输入电阻200Ω)；III型4-20mA.DC(输入电阻250Ω)；PSL系列电子式电动执行机构；
361L执行机构：4-20mA·DC或1-5V(输入电阻250Ω)；PSL执行机构：4-20mA·DC
电源电压    DKZ执行机构：220V, 50Hz；361L执行机构：220V, 50/60Hz；PSL执行机构：单相控制220V, 50Hz，※三相控制380V, 50Hz
手动机构    DKZ执行机构：手轮；361 L执行机构：离合式；PSL执行机构：手轮

阀内组件
阀芯型式    金属阀座的压力平衡结构
流量特性    等百分比特性(%V)和线性特性(LV)，参考图1
材　　料    不锈钢(1 Cr18Ni9、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、钛合耐腐蚀合金等
作用型式    电关式或电开式

性　　能
泄 漏 量    金属阀座：小于阀额定容量的0.1%符合ANSB16.104-1976III级
回　　差    配DKZ执行机构为1.5%，配361L执行机构为2%；配PSL执行机构为1%
基本误差    配DKZ执行机构为士2.5%，配361L执行机构为士2%；配PSL执行机构为士1%
注：采用标准的V型聚四氟乙烯填料
可调范围    50: 1

CV值和行程

公称通径			40			50			80			100			150			200
阀座直径			25	32	40	32	40	50	50	65	80	65	80	100	100	125	150	125	150	200
额定CV值	等百分比	ANSI900、1500、 JIS63K	12	17	25	17	25	52	52	78	110	78	110	180	180	275	375	270	375	650
		ANSI2500	-	12	17	12	17	31	31	52	78	52	78	125	125	180	270	180	270	470
	线性	ANSI900、1500、 JIS63K	12	20	30	20	30	62	62	90	135	90	135	210	210	330	485	330	485	700
		ANSI2500	-	12	20	12	20	43	43	62	90	62	90	150	150	210	330	210	330	520
额定行程			25						38						50			75

执行机构	允许压差
	公称通径
	40	50	80	100	150	200
DKZ-410	264	264	165	118	64
DKZ-510						168

执行机构	允许压差
	公称通径
	40	50	80	100	150	200
361LSB-50	240	225	138	98	53
361LSC-99						86

执行机构	允许压差
	公称通径
	40	50	80	100	150	200
PSL210	320	252
PSL314			240	180	140	120

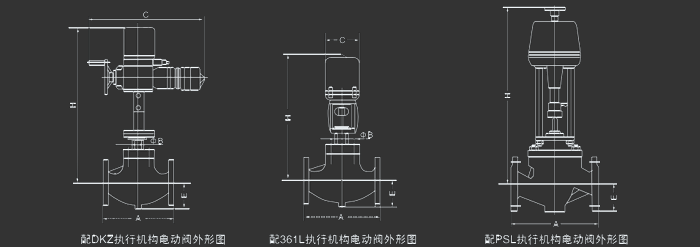

公称通径	A
	JIS63K	ANSI900		ANSI1500		ANSI2500
	RF	RF(SW、BW）	RJ	RF(SW、BW）	RJ	RF(SW、BW）	RJ
40	323	333	333	333	333	358	361
50	354	378	375	375	378	400	403
80	431	443	460	460	463	498	504
100	498	510	513	530	533	575	585
150	699	715	718	770	776	820	833
200	895	915	918	972	982	1020	1036

公称通径	执行机构	H						E			C	¢B
		常温型 P	伸长I型 EI	常温型 P	伸长I型 EI	常温型 P	伸长I型 EI	ANSI 900	ANSI 1500	ANSI 2500
40	DKZ-410	1033	1183	1033	1183	1077	1222	100	105	120	460	165
	361LSB-50	678	818	678	818	723	868				102	65
	PSL-210	839	979	839	979	884	1029				-	-
50	DKZ-410	1063	1223	1063	1223	1098	1253	110	120	130	460	65
	361LSB-50	708	868	708	868	743	903				102	65
	PSL-210	869	1029	869	1029	904	1064				-	-
80	DKZ-410	1302	1482	1302	1482	1307	1477	140	150	165	460	90
	361LSB-50	1123	1303	1123	1303	1158	1328				360	90
	PSL-314	988	1168	988	1168	1123	1193				-	-
100	DKZ-410							160	170	195
	361LSB-50
	PSL-314	1057	1237	1057	1237	1102	1272
150	DKZ-410							210	225	260
	361LSB-50
	PSL314	1117	1297	1117	1347	11557	1332
200	DKZ-510							280	290	330
	361LSC-99
	PSL314	1147	1387	1147	1387	1177	1362
