EHCN电动低噪音笼式调节阀
EHCN电动低噪音笼式调节阀
概述
EHCN电动低噪音笼式调节阀。可以降低可压缩流体的噪音,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道有呈S流线型,还设有一个改善套筒周围流体平衡流动的导流翼。使其压降损失小,流量大,噪音低,防气蚀,抗空化。调节阀的泄漏量符合ANSI B16.104标准。
产品符合G B/T4213-92、JB/T7387-94。
阀 体
型 式 直通铸造球型阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600、JIS 10、16、20、30、40K、PN 1.6、4.0、6.4MPa
连接型式 法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型、法兰标准:JISB2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接:嵌接焊SW(40-50mm)、对接焊BW(65-200mm)
材 料 铸钢ZG230-450、铸不锈钢ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti、钛等
上 阀 盖:常温型(P):-5~+230℃、伸长I型(EI):+230~+566℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填 料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉、填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 金属阀座的压力平衡式阀芯
流量特性:线性(LV)
注:整体式和分离式套筒应根据公称通径、材料和工作温度而定。
材 料:不锈钢1Cr18Ni9、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L钛合耐腐蚀合金等
作用型式 电关式或电开式
可调范围 25: 1
执行机构
型 式:DKZ系列电动执行机构;361 L系列电子式电动执行机构、PSL系列电子式电动执行机构
输入信号:DKZ执行机构:II型0~10mA.DC(输入电阻200Ω);III型4-20mA.DC(输入电阻250Ω)、361 L执行机构:4-20mA.DC或1-5V(输入电阻250Ω)、PSL执行机构:4-20mA.DC
电源电压
DKZ执行机构:220V,50Hz、361 L执行机构:220V,50/60Hz;PSL执行机构:单相控制220V,50Hz;※三相控制380V,50Hz
手动机构:DKZ执行机构:手轮;361L执行机构:离合;PSL执行机构:手轮
性 能
泄 漏 量 小于阀额定容量的0.01%,符合ANSI B16.104-1976III级
回 差 配DKZ执行机构为1.5%;配361L执行机构为2%;配PSL执行机构为1%;
基本误差 配DKZ执行机构为士2.5%;配361L执行机构为士2%;配PSL执行机构为±1%。
注:采用标准的V型聚四氟乙烯填料
Cv值和行程
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
阀座直径 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
额定CV值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
120 |
120 |
175 |
330 |
175 |
330 |
580 |
额定行程 |
25 |
38 |
50 |
75 |

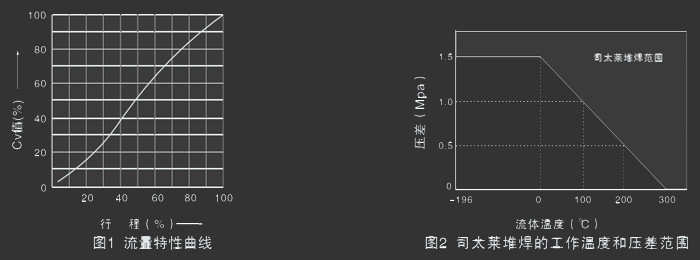

典型的流量特性曲线
允许压差
配DKZ执行机构 100Kpa
执行机构 |
允许压差 |
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
DKZ-310 |
68 |
68 |
|
|
|
|
|
DKZ-410 |
|
|
68 |
68 |
68 |
68 |
|
DKZ-510 |
|
|
|
|
|
|
|
配361 L执行机构 100Kpa
执行机构 |
允许压差 |
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
361LSA-20 |
40 |
40 |
|
|
|
|
|
361LSB-50 |
|
|
57 |
57 |
57 |
57 |
100 |
361LSC-99 |
|
|
|
|
|
|
65 |
法兰距 mm
公称通径 |
A |
ANSI125FF PN1.6 ANSI150RF JIS10K FFRF |
JIS16KRF |
ANSI300RF JIS20、30KRF JIS30KRF |
ANSI600RF JIS40KRF PN6.4 |
JIS16K 沟槽型 嵌入型 |
JIS20K 沟槽型 嵌入型 |
JIS30K 沟槽型 嵌入型 |
JIS40K 沟槽型 嵌入型 |
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
公称通径 |
A |
ANSI150RF |
ANSI300 RJ |
ANSI600 RJ |
ANSI300 LG |
ANSI600 LG |
ANSI150 SW、BW |
ANSI150、600 SW、BW |
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
150 |
464 |
489 |
511 |
483 |
505 |
476 |
508 |
200 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |
注:法兰距符合IEC534-3-1976标准。

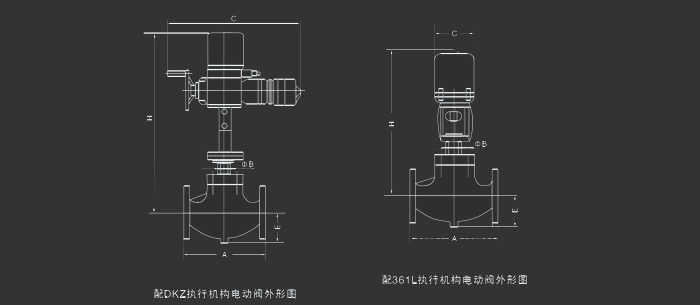

外形尺寸 mm
公称通径 |
执行机构 |
H |
C |
¢B |
E |
常温型 P |
伸长I型 EI |
伸长II型 EII |
伸长III型 EIII |
40 |
DKZ-310 |
792 |
947 |
1072 |
1312 |
460 |
56 |
70 |
361LSA-20 |
556 |
721 |
836 |
1076 |
225 |
56 |
70 |
50 |
DKZ-310 |
792 |
962 |
1077 |
1317 |
460 |
56 |
80 |
361LSA-20 |
556 |
726 |
841 |
1081 |
225 |
56 |
80 |
65 |
DKZ-440A |
971.5 |
1151.5 |
1276.5 |
1526.5 |
460 |
65 |
88 |
361LSB-50 |
726 |
906 |
1031 |
1281 |
255 |
65 |
88 |
80 |
DKZ-410 |
976.5 |
1161.5 |
1296.5 |
1531.5 |
460 |
65 |
98 |
361LSB-50 |
731 |
916 |
1051 |
1286 |
255 |
65 |
98 |
100 |
DKZ-410 |
970 |
1230 |
1275 |
1510 |
460 |
65 |
113 |
361LSB-50 |
761 |
1251 |
1341 |
1656 |
255 |
65 |
113 |
150 |
DKZ-410 |
1127 |
1387 |
1592 |
1727 |
460 |
80 |
170 |
361LSB-50 |
886 |
1146 |
1351 |
1486 |
255 |
80 |
170 |
200 |
DKZ-510 |
1226 |
1486 |
1716 |
1846 |
460 |
90 |
220 |
361LSC-99 |
1253 |
1513 |
1743 |
1873 |
310 |
90 |
220 |
