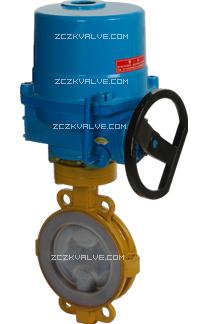

WF957电动防腐衬氟调节蝶阀

WF957、WF958电动防腐衬氟调节切断蝶阀
　　WF957(WF958)型电动防腐衬氟调节(切断)蝶阀是借鉴国外先进技术的基础上进行特殊设计，精心制造。该阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀工作时，只有全塑阀座与衬塑阀板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀。阀杆与蝶板(锻)为一体。表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，流通能力大，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏切断。启闭迅速省力，使用寿命长。广泛应用于化工、石油、钢铁、制药、食品、造纸等工业生产过程中进行自动调节。

特　　点：
1、耐腐蚀：阀体内腔及蝶板均包衬2.5-3mm厚的F46，能耐酸、碱、耐强腐蚀。
2、密封性能好：由于蝶阀中心和蝶板旋转中心均有一小尺寸的偏心。衬氟接触面为软密封，密封效果好。
3、结构上采用可调节密封面，故使用寿命长。解决了传统的对夹式蝶阀易泄漏的问题。

阀　　体
型　　式    扁平式对分两片式阀体
公称通径    50、65、80、100、150、200、250、300、400、450、500、600、700、800、900、1000mm
公称压力    PN0.6、1.0、1.6MPa(AN125Lb、150Lb)
连接形式    对夹式、法兰式
材　　料    灰铸铁A126C.135A、铸钢A216 WCB、不锈钢A351CF8/A351CF3、超低碳不锈钢A351CF8M/A351CF3M衬F46
上 阀 盖    与阀体一起铸造
介质温度    -20~+150℃

阀内组件
阀板形状    中心旋转
阀板材料    A216WCB、A105、A351CF8、A351CF3、A351CF3M衬F46
阀芯转角    70°(调节型）90°(切断型)
轴材料      A182F46、A182F46、A182F316、A182F304L、A182F316L
流量特性    近似等百分比

执行机构
型　　式    电子式电动执行机构（可配德国PSQ等执行机构）
供电电源    220VAC，50HZ
手动机构    离合式
作用型式    电关式或电开式

公称通径(mm)	执行机构	对夹式	B	C	F	G	H	J	PN6		PN10		PN16
		A							¢s	n-¢d	¢s	n-¢d	¢s	n-¢d
50	NA	43	52	240	273	175	113	56	110	4-¢14	125	4-¢18	125	4-¢18
65		46	64	280	273	175	113	56	130	4-¢14	145	4-¢18	145	4-¢18
80		46	70	310	273	184	139	77	150	4-¢18	160	4-¢18	160	8-¢18
100		52	108	365	273	184	139	77	170	4-¢18	180	8-¢18	180	8-¢18
125		58	128	395	320	202	159	83	200	8-¢18	210	8-¢18	210	8-¢18
150		56	150	450	320	202	159	83	225	8-¢18	240	8-¢23	240	8-¢23
200		60	210	565	320	202	191	83	280	8-¢18	295	8-¢23	295	12-¢23
250		68	260	695	361	226	191	99	335	12-¢18	350	12-¢23	410	12-¢25
300		78	290	745	361	226	191	99	395	12-¢23	400	12-¢23	410	12-¢25
350		78	330	800	361	226	191	99	445	12-¢23	460	16-¢23	470	16-¢25
400		102	360	835	361	226	191	99	495	16-¢23	515	16-¢25	525	16-¢30
450		114	410	960	361	226	191	99	550	16-¢23	565	20-¢25	585	20-¢30
500		127	460	1050	361	226	191	99	600	16-¢23	620	20-¢25	650	20-¢34
600		154	510	1100	361	226	191	99	705	20-¢25	725	20-¢30	770	24-¢41
