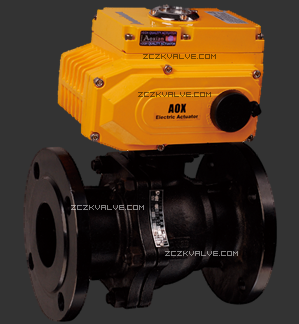

G2970电动O型切断球阀

G2970电动O型切断球阀
　　G2970电动O型切断球阀是一种直通球阀其球体只需绕转轴1/4圈就能实现全开至全闭或全闭至全开动作。
　　该球阀具有极优的切断性能。当全开时其流路和管路内基本相同、流体压力损失极小。因此最适合于各种液体、气体、料浆类等流体的切断控制。

阀　　体
型　　式    直通铸造球型阀
公称通径    15-400mm
公称压力    PN1.6、2.5、4.0、6.4Mpa、ANSI150、300Lb、JIS10K、20K
连接型式    法兰连接：RF、凹凸式、法兰标准：JB/T79-94等，ANSIB16.104、JIS B2201-1984
材　　料    WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、(CF8、CF8M、CF3、CF3M)、(SCPH2、SCS13A、SCS14S)
上 阀 盖    普通型与阀体一体铸造
工作温度    -20~+180℃、-20~+250℃（参见表3）
填　　料    散热型上阀盖：+230~+450℃、V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件
阀芯形式    球型阀芯
流量特性    快开特性
材　　料    阀芯：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）耐腐蚀合金等。
阀座材料    T型阀座：聚四氟乙烯、F型阀座：聚四氟乙烯+二硫化钼、C型阀座：聚四氟乙烯+碳纤维
垫片材料    F14
垫　　圈    增强聚四氟乙烯、石棉
阀芯转角    90°

执行机构
型　　式    3410R电动执行机构(可配德国PSQ）、国产DKJ、及智能执行机构
输入信号    220VAC正反切换信号
电源电压    220V/50Hz    380VAC
手动机构    便携式手动曲柄
作用型式    根据信号转换控制阀开、阀关

性　　能
泄 漏 量    T型、F阀座:完全切断、无泄漏、C型阀座:小于阀额定容量的10-8

Kv值(L至M级)                    表1

通径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
KV值	21	38	72	112	171	275	385	513	941	1455	2226	3595	5136	7363	8750	11800
缩径	-	-	-	-	-	-	-	100x8	125x100	150x125	200x150	250x200	300x250	350x300	400x350	-
KV值	-	-	-	-	-	-	-	470	856	1369	1969	3339	4708	6849	9800	12000

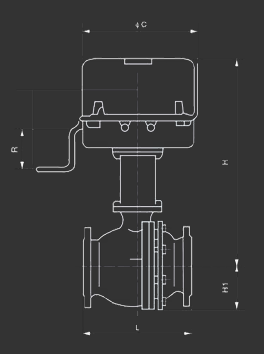

公称通径	L		H	H1		¢C	R
	PN16	PN40		PN16	PN40
15	108	140	310	44.5	47.5	225	160
20	117	152	310	49	58.5	225	160
25	127	165	330	55	62.5	225	160
40	165	190	350	65	77.5	225	160
50	178	216	360	75	82.5	225	160
65	190	241	435	90	95	225	160
80	203	283	445	95	105	335	160
100	229	305	480	115	127.5	335	160
125	358	381	480	127	140	335	160
150	394	403	595	140	160	335	160
200	457	502	615	172.5	190	335	160
250	533	568	875	310	310	335	160
300	610	648	950	350	350	335	160
350	686	762	110			355	160
400	762	838	125			355	160
